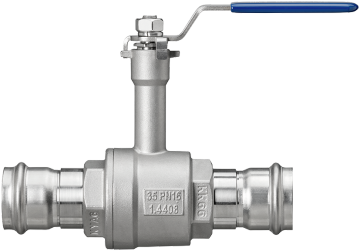

80104 Optipress-Kugelhahn
mit Spindelverlängerung gegossen
mit Kugel aus Edelstahl, mit Dichtung PTFE, mit Spindeldichtung PTFE, mit Griff blau
| Hauptwerkstoff | Edelstahl 1.4408 |
| Medien | Wasser / Druckluft |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Qualitätsklasse von Druckluft | 1 - 4 |

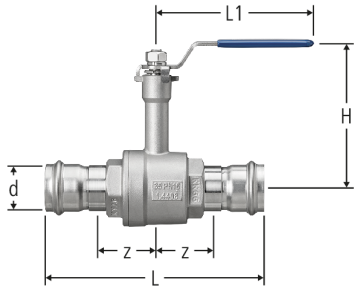

| d | z | L | L1 | H | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 50 | 144 | 90 | 96 | 33 | 18 | 80104.23 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 22 | 51 | 150 | 90 | 99 | 47 | 22 | 80104.24 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 28 | 59 | 165 | 125 | 115 | 54 | 28 | 80104.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 35 | 62 | 176 | 125 | 120 | 82 | 35 | 80104.26 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Optipress-Kugelhahn |
| Grösse |
|
| Artikelnummer |
80104.23
|
