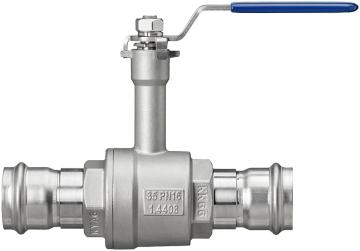

80104 Optipress-Robinet à bille
avec tige de commande rallongée
avec bille (acier inoxydable), avec joint (PTFE), avec joint de l'axe (PTFE), avec poignée bleue
| matériau principal | acier inoxydable 1.4408 |
| pression nominale | PN 16 |
| température de service max. | 110 °C |
| fluides | eau / air comprimé |
| classe de qualité de l'air comprimé | 1 - 4 |

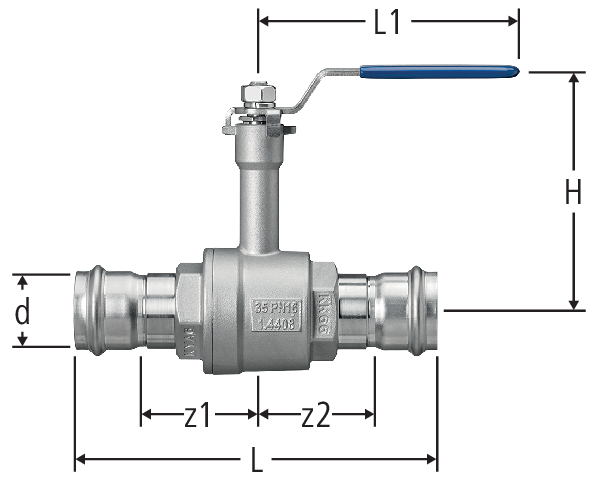

| d | z | L | L1 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 44 | 132 | 90 | 96 | 10.3 | 15 | 80104.22 | 1 |
| - | ||||
|
|
||||||||||||||
| 18 | 50 | 144 | 90 | 96 | 33 | 18 | 80104.23 | 1 |
| - | ||||
|
|
||||||||||||||
| 22 | 51 | 150 | 90 | 99 | 47 | 22 | 80104.24 | 1 |
| - | ||||
|
|
||||||||||||||
| 28 | 59 | 165 | 125 | 115 | 54 | 28 | 80104.25 | 1 |
| - | ||||
|
|
||||||||||||||
| 35 | 62 | 176 | 125 | 120 | 82 | 35 | 80104.26 | 1 |
| - | ||||
|
|
||||||||||||||
| 42 | 69 | 210 | 180 | 150 | 160 | 42 | 80104.27 | 1 |
| - | ||||
|
|
||||||||||||||
| 54 | 83 | 245 | 180 | 158 | 320 | 54 | 80104.28 | 1 |
| - | ||||
|
|
||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Disponible dès avril 2025
