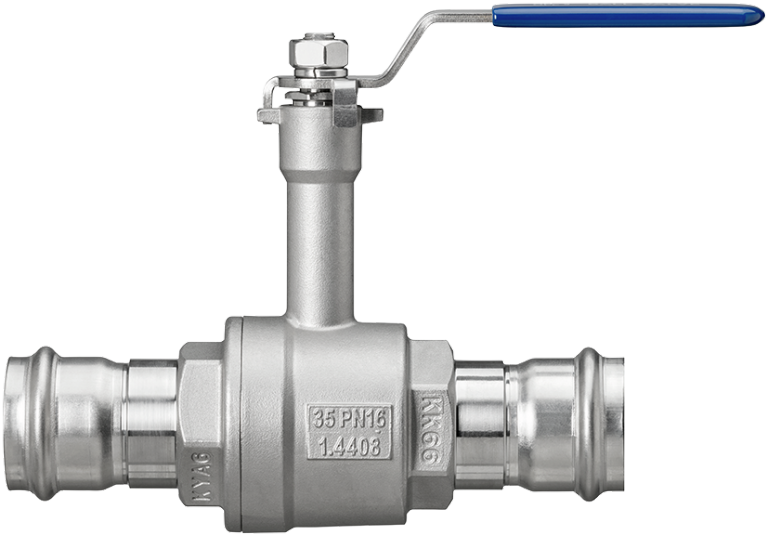

80104 Optipress-Kugelhahn
mit Spindelverlängerung gegossen
mit Kugel (Edelstahl), mit Dichtung (PTFE), mit Spindeldichtung (PTFE), mit Griff blau
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |
| Qualitätsklasse von Druckluft | 1 - 4 |

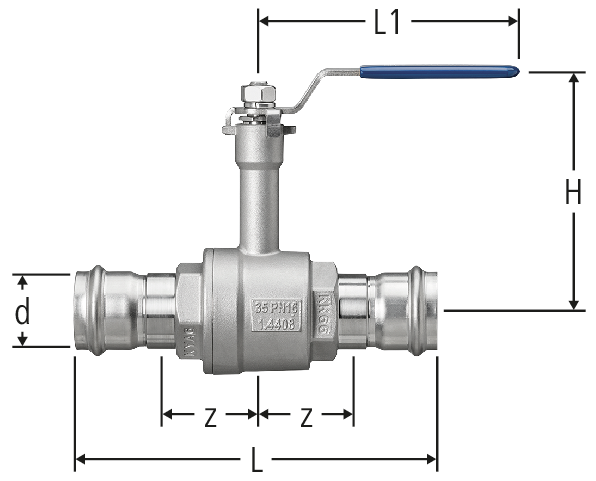

| d | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 44 | 132 | 90 | 96 | 10.3 | 15 | 80104.22 | 1 |
| - | ||||
|
|
||||||||||||||
| 18 | 50 | 144 | 90 | 96 | 33 | 18 | 80104.23 | 1 |
| - | ||||
|
|
||||||||||||||
| 22 | 51 | 150 | 90 | 99 | 47 | 22 | 80104.24 | 1 |
| - | ||||
|
|
||||||||||||||
| 28 | 59 | 165 | 125 | 115 | 54 | 28 | 80104.25 | 1 |
| - | ||||
|
|
||||||||||||||
| 35 | 62 | 176 | 125 | 120 | 82 | 35 | 80104.26 | 1 |
| - | ||||
|
|
||||||||||||||
| 42 | 69 | 210 | 180 | 150 | 160 | 42 | 80104.27 | 1 |
| - | ||||
|
|
||||||||||||||
| 54 | 83 | 245 | 180 | 158 | 320 | 54 | 80104.28 | 1 |
| - | ||||
|
|
||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
Lieferbar ab April 2025
