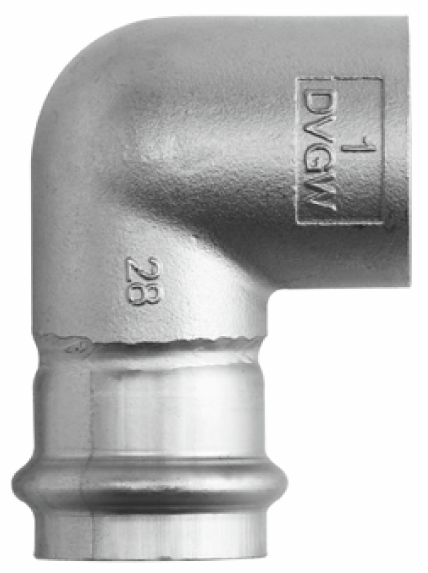

80306 Optipress-Industry-Winkel
mit Innengewinde
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

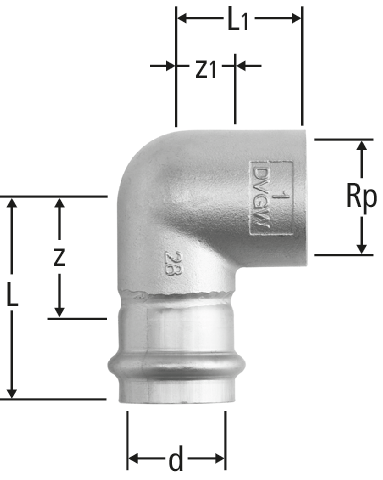

| Rp | d | z | z1 | L | L1 | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 13 | 46 | 26 | 1.6 | 15 x ½ | 80306.23 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
| ½ | 22 | 24 | 15 | 47 | 28 | 1.6 | 22 x ½ | 80306.24 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
| ¾ | 22 | 26 | 15 | 49 | 30 | 1.6 | 22 x ¾ | 80306.25 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
| ½ | 28 | 22 | 18 | 46 | 31 | 1.3 | 28 x ½ | 80306.26 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
| ¾ | 28 | 34 | 14 | 58 | 27 | 1.3 | 28 x ¾ | 80306.27 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
| 1 | 28 | 32 | 19 | 56 | 36 | 1.3 | 28 x 1 | 80306.28 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Industry-Winkel |
| Grösse |
|
| Artikelnummer |
80306.23
|
