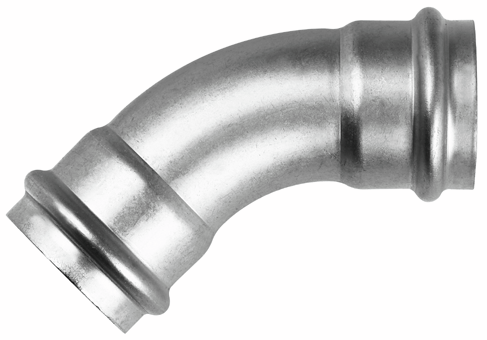

80003 Optipress-Aquaplus-Bogen 45°
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

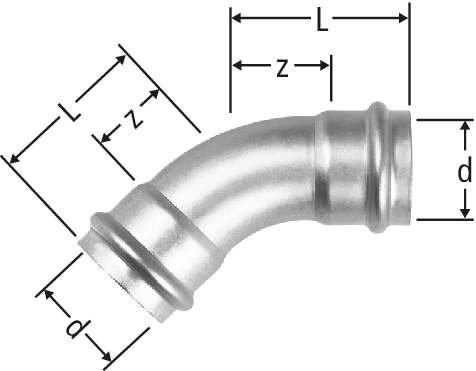

| d | z | L | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7 | 29 | 45° | 0.5 | 15 | 80003.22 | 5 |
| 20 | 262.132,332.152 | ||||
|
|
||||||||||||||
| 18 | 7 | 29 | 45° | 0.4 | 18 | 80003.23 | 5 |
| 20 | 262.133,332.153 | ||||
|
|
||||||||||||||
| 22 | 11 | 34 | 45° | 0.4 | 22 | 80003.24 | 5 |
| 20 | 262.134,332.154 | ||||
|
|
||||||||||||||
| 28 | 14 | 38 | 45° | 0.4 | 28 | 80003.25 | 5 |
| 20 | 262.135,332.155 | ||||
|
|
||||||||||||||
| 35 | 15 | 41 | 45° | 0.3 | 35 | 80003.26 | 5 |
| 20 | 262.136,332.156 | ||||
|
|
||||||||||||||
| 42 | 21 | 57 | 45° | 0.2 | 42 | 80003.27 | 1 |
| 20 | 262.137,332.157 | ||||
|
|
||||||||||||||
| 54 | 27 | 67 | 45° | 0.2 | 54 | 80003.28 | 1 |
| 20 | 262.138,332.158 | ||||
|
|
||||||||||||||
| 64 | 39 | 82 | 45° | 0.2 | 64 | 80003.70 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 46 | 96 | 45° | 0.2 | 76.1 | 80003.71 | 1 |
| 23 | 262.141,332.159 | ||||
|
|
||||||||||||||
| 88.9 | 52 | 102 | 45° | 0.2 | 88.9 | 80003.72 | 1 |
| 23 | 262.142,332.161 | ||||
|
|
||||||||||||||
| 108 | 61 | 121 | 45° | 0.1 | 108 | 80003.73 | 1 |
| 23 | 262.143,332.162 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Bogen 45° |
| Grösse |
|
| Artikelnummer |
80003.22
|
