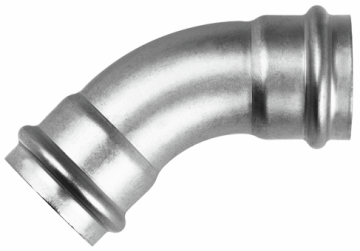

80003 Optipress-Aquaplus-Coude 45°
| matériau principal | acier inoxydable 1.4401 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

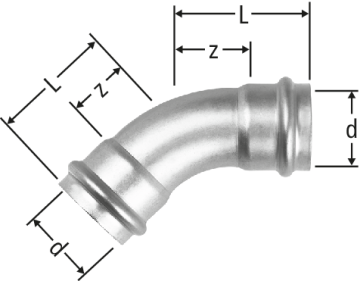

| d | z | L | W | ζ | Art. n° | RK | VE | suissetec NPK426 | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7 | 29 | 45° | 0.5 | 15 | 80003.22 | 20 | 5 | 262.132 | 332.152 |
| ||||
|
|
|||||||||||||||
| 18 | 7 | 29 | 45° | 0.4 | 18 | 80003.23 | 20 | 5 | 262.133 | 332.153 |
| ||||
|
|
|||||||||||||||
| 22 | 11 | 34 | 45° | 0.4 | 22 | 80003.24 | 20 | 5 | 262.134 | 332.154 |
| ||||
|
|
|||||||||||||||
| 28 | 14 | 38 | 45° | 0.4 | 28 | 80003.25 | 20 | 5 | 262.135 | 332.155 |
| ||||
|
|
|||||||||||||||
| 35 | 15 | 41 | 45° | 0.3 | 35 | 80003.26 | 20 | 5 | 262.136 | 332.156 |
| ||||
|
|
|||||||||||||||
| 42 | 21 | 57 | 45° | 0.2 | 42 | 80003.27 | 20 | 1 | 262.137 | 332.157 |
| ||||
|
|
|||||||||||||||
| 54 | 27 | 67 | 45° | 0.2 | 54 | 80003.28 | 20 | 1 | 262.138 | 332.158 |
| ||||
|
|
|||||||||||||||
| 64 | 39 | 82 | 45° | 0.2 | 64 | 80003.70 | 23 | 1 |
| ||||||
|
|
|||||||||||||||
| 76.1 | 46 | 96 | 45° | 0.2 | 76.1 | 80003.71 | 23 | 1 | 262.141 | 332.159 |
| ||||
|
|
|||||||||||||||
| 88.9 | 52 | 102 | 45° | 0.2 | 88.9 | 80003.72 | 23 | 1 | 262.142 | 332.161 |
| ||||
|
|
|||||||||||||||
| 108 | 61 | 121 | 45° | 0.1 | 108 | 80003.73 | 23 | 1 | 262.143 | 332.162 |
| ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Coude 45° |
| Taille |
|
| Numéro d’article |
80003.22
|
