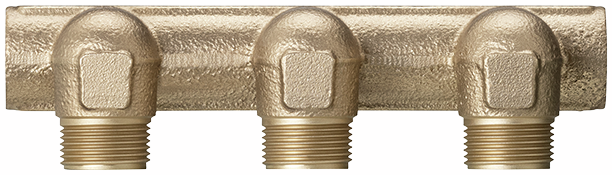

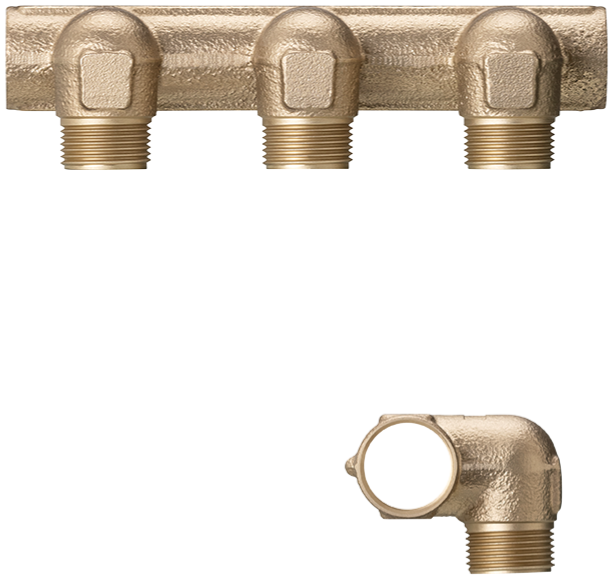

86002 Optiflex-Verteiler gekröpft
mit Innengewinde
Archiviertes Produkt
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |
| DN | Rp | G | z | L | L1 | L2 | L3 | H | N | ζ | Art.-Nr. | VE | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | ¾ | 15 | 58 | 29 | 58 | 29.5 | 32 | 1 | 1.9 | 20 x 1 | 86002.21 | 1 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 15 | 116 | 29 | 58 | 29.5 | 32 | 2 | 1.9 | 20 x 2 | 86002.22 | 1 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 15 | 174 | 29 | 58 | 29.5 | 32 | 3 | 2 | 20 x 3 | 86002.23 | 1 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 15 | 232 | 29 | 58 | 29.5 | 32 | 4 | 2 | 20 x 4 | 86002.24 | 1 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 15 | 290 | 29 | 58 | 29.5 | 32 | 5 | 2.1 | 20 x 5 | 86002.25 | 1 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||||
| 25 | 1 | ¾ | 15 | 58 | 29 | 58 | 29.5 | 36 | 1 | 25 x 1 | 86002.31 | 1 | 1 | - | nicht mehr bestellbar | |||||
|
|
||||||||||||||||||||
| 25 | 1 | ¾ | 15 | 116 | 29 | 58 | 29.5 | 36 | 2 | 25 x 2 | 86002.32 | 1 | 1 | - | nicht mehr bestellbar | |||||
|
|
||||||||||||||||||||
| 25 | 1 | ¾ | 15 | 174 | 29 | 58 | 29.5 | 36 | 3 | 25 x 3 | 86002.33 | 1 | 1 | - | nicht mehr bestellbar | |||||
|
|
||||||||||||||||||||
| 25 | 1 | ¾ | 15 | 232 | 29 | 58 | 29.5 | 36 | 4 | 25 x 4 | 86002.34 | 1 | 1 | - | nicht mehr bestellbar | |||||
|
|
||||||||||||||||||||
| 25 | 1 | ¾ | 15 | 290 | 29 | 58 | 29.5 | 36 | 5 | 25 x 5 | 86002.35 | 1 | 1 | - | nicht mehr bestellbar | |||||
|
|
||||||||||||||||||||
Hinweis
N = Anzahl Abgänge
CAD / BIM
| Beschreibung | Optiflex-Verteiler gekröpft |
| Grösse |
|
| Artikelnummer |
86002.21
|
