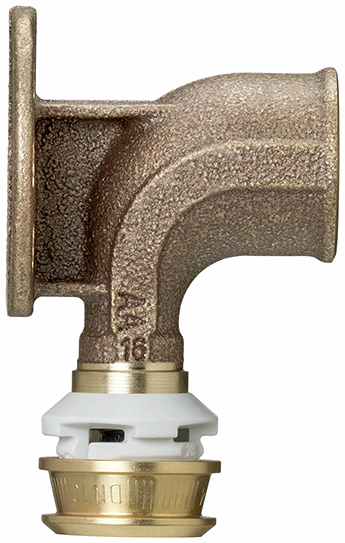

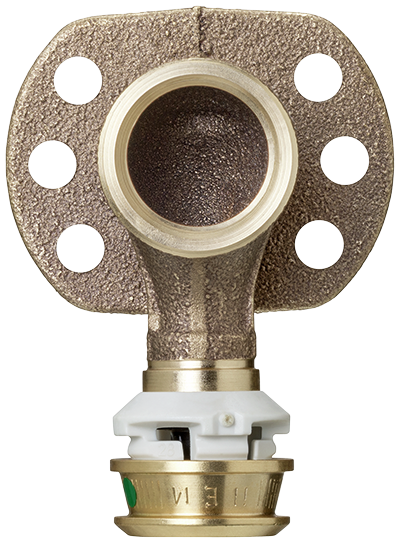

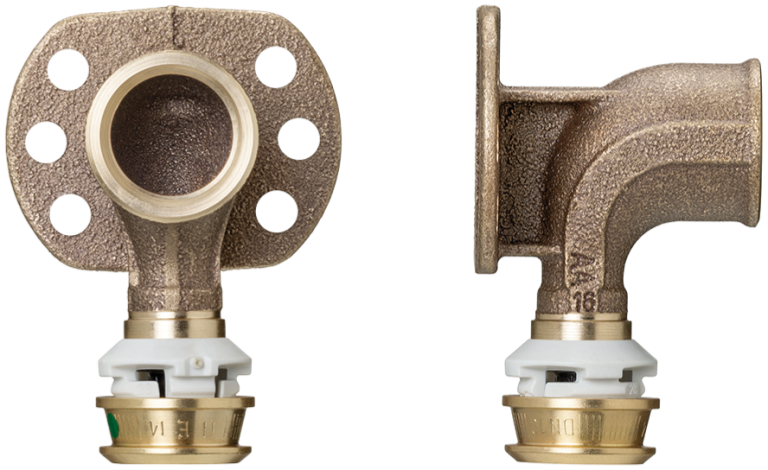

84215 Optiflex-Flowpress-Anschlusswinkel
mit Wandflansch, für 1-LU-Rohr
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

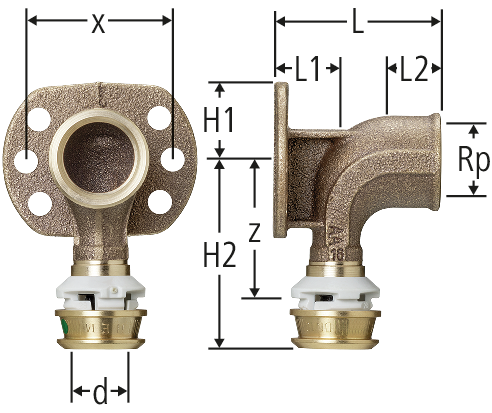

| Rp | d | s | z | L | L1 | L2 | H1 | H2 | x | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 3.8 | 36 | 45 | 17 | 9 | 21 | 51 | 40 | 3.0 | ½ x 16x3.8 x 45 | 84215.11 | 1 |
| 10 | 342.411 | ||||
|
|
||||||||||||||||||||
Hinweis
L2 = Gewindelänge
d: Darf nur mit Rohren 87120 und 87123 verbunden werden
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Anschlusswinkel |
| Grösse |
|
| Artikelnummer |
84215.11
|
