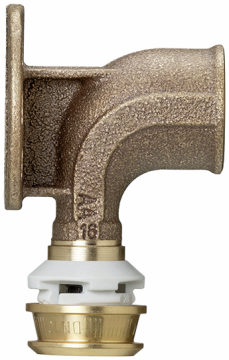

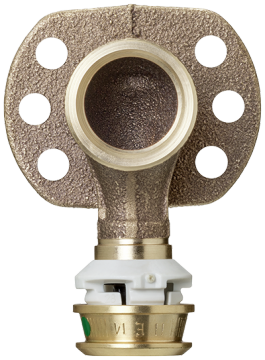

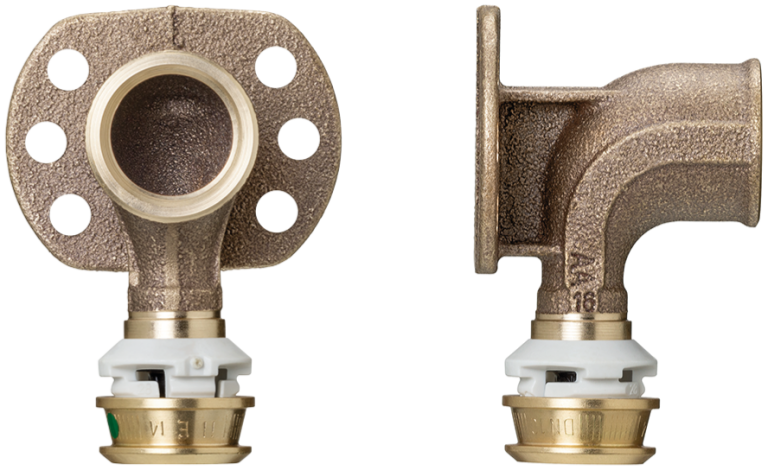

84215 Optiflex-Flowpress-Équerre de raccordement
avec patte de fixation, pour tuyau 1 LU
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthĂ©tique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

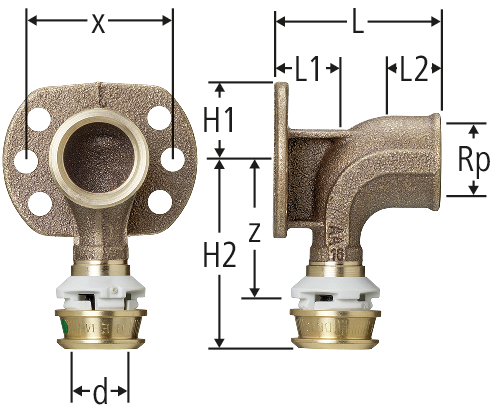

| Rp | d | s | z | L | L1 | L2 | H1 | H2 | x | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 3.8 | 36 | 45 | 17 | 9 | 21 | 51 | 40 | 3.0 | ½ x 16x3.8 x 45 | 84215.11 | 1 |
| 10 | 342.411 | ||||
|
|
||||||||||||||||||||
Indication
L2 = longueur du filetage
d: doit Ăªtre raccordĂ© uniquement aux tuyaux 87120 et 87123
CAO / BIM
| Description | Optiflex-Flowpress-Équerre de raccordement |
| Taille |
|
| Numéro d’article |
84215.11
|
