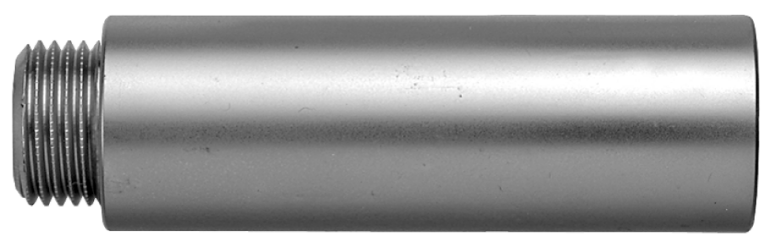

91060 Optifitt-Serra-Verlängerung
| Hauptwerkstoff | Rotguss CC499K |
| Oberflächenbehandlung | verchromt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| G | D | L | L1 | L2 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…ś | 22 | 10 | 10 | 7 | 10 | 0.3 | â…ś x 10 | 91060.51 | 5 |
| 01 | - | ||||
| â…ś | 22 | 15 | 10 | 10 | 10 | 0.3 | â…ś x 15 | 91060.52 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| â…ś | 22 | 20 | 10 | 12 | 10 | 0.3 | â…ś x 20 | 91060.53 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| â…ś | 22 | 25 | 10 | 12 | 10 | 0.3 | â…ś x 25 | 91060.54 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| â…ś | 22 | 30 | 10 | 12 | 10 | 0.3 | â…ś x 30 | 91060.55 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| â…ś | 22 | 40 | 10 | 12 | 10 | 0.3 | â…ś x 40 | 91060.56 | 5 |
| 01 | 214.411 | ||||
|
|
||||||||||||||||
| ½ | 27 | 15 | 11 | 10 | 12 | 0.2 | ½ x 15 | 91060.62 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 20 | 11 | 13 | 12 | 0.2 | ½ x 20 | 91060.63 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 25 | 11 | 13 | 12 | 0.2 | ½ x 25 | 91060.64 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 30 | 11 | 13 | 12 | 0.2 | ½ x 30 | 91060.65 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 40 | 11 | 13 | 12 | 0.2 | ½ x 40 | 91060.66 | 5 |
| 01 | 214.412 | ||||
|
|
||||||||||||||||
| ½ | 27 | 50 | 11 | 40 | 12 | 0.2 | ½ x 50 | 91060.67 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 65 | 11 | 55 | 12 | 0.2 | ½ x 65 | 91060.68 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 80 | 11 | 65 | 12 | 0.2 | ½ x 80 | 91060.69 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 27 | 100 | 11 | 55 | 12 | 0.2 | ½ x 100 | 91060.70 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| Âľ | 32 | 20 | 12 | 14 | 17 | 0.1 | Âľ x 20 | 91060.72 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| Âľ | 32 | 25 | 12 | 14 | 17 | 0.1 | Âľ x 25 | 91060.73 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| Âľ | 32 | 30 | 12 | 14 | 17 | 0.1 | Âľ x 30 | 91060.74 | 5 |
| 01 | - | ||||
|
|
||||||||||||||||
| Âľ | 32 | 40 | 12 | 14 | 17 | 0.1 | Âľ x 40 | 91060.75 | 5 |
| 01 | 214.413 | ||||
|
|
||||||||||||||||
Hinweis
S = Innensechskant
CAD / BIM
| Beschreibung | Optifitt-Serra-Verlängerung |
| Grösse |
|
| Artikelnummer |
91060.51
|
