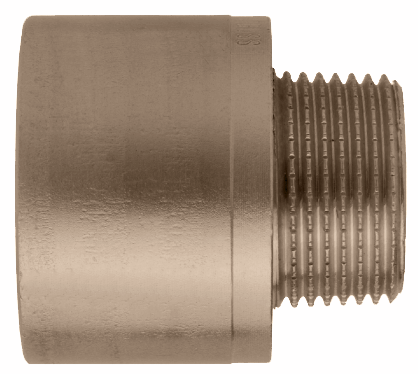

90023 Optifitt-Serra-Verlängerung reduziert

Optifitt-Serra-Verlängerung reduziert

Optifitt-Serra-Verlängerung reduziert

90023 Optifitt-Serra-Verlängerung reduziert

Info

Hauptwerkstoff	Rotguss CC499K / Kupferlegierung bleifrei CW724R
Betriebsdruck max.	16 bar
Nenndruck	PN 16
Betriebstemperatur max.	90 °C

Produktvarianten

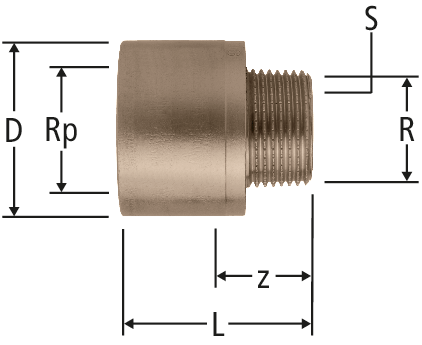

Legende

Rp	R	D	z	L	S	ζ		Art.-Nr.	RK	VE	CHF	Bestellen
⅜ x ¼ ⅜ x ¼	⅜	¼	21	17	27		2.4	⅜ x ¼	90023.21	03	5		90023.21 bestellen Stk.
½ x ⅜ ½ x ⅜	½	⅜	26	19	32	10	2.4	½ x ⅜	90023.23	03	5		90023.23 bestellen Stk.
¾ x ⅜ ¾ x ⅜	¾	⅜	32	20	35	10	2.4	¾ x ⅜	90023.25	03	5		90023.25 bestellen Stk.
¾ x ½ ¾ x ½	¾	½	32	22	37	12	0.1	¾ x ½	90023.26	03	5		90023.26 bestellen Stk.
1 x ½ 1 x ½	1	½	39	22	39		0.1	1 x ½	90023.28	03	5		90023.28 bestellen Stk.
1 x ¾ 1 x ¾	1	¾	39	25	42	17	0.1	1 x ¾	90023.29	03	5		90023.29 bestellen Stk.
1¼ x 1 1¼ x 1	1¼	1	47	29	48		0.1	1¼ x 1	90023.32	03	5		90023.32 bestellen Stk.

Hinweis

S = Innensechskant

Alles in den Warenkorb

CAD / BIM

Beschreibung	Optifitt-Serra-Verlängerung reduziert
Grösse
Artikelnummer	90023.21
