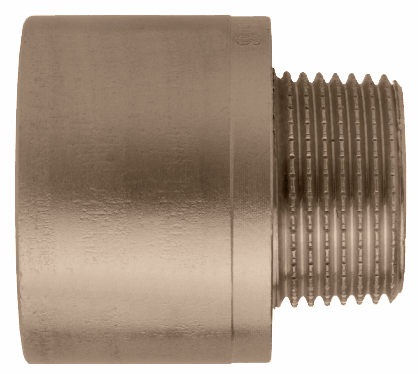

90023 Optifitt-Serra-Prolonge réduite

Optifitt-Serra-Prolonge réduite
Optifitt-Serra-Prolonge réduite
 retour

90023 Optifitt-Serra-Prolonge réduite

Info
matériau principal bronze CC499K
pression nominale PN 16
température de service max. 90 °C

Variantes de produits

LĂ©gende

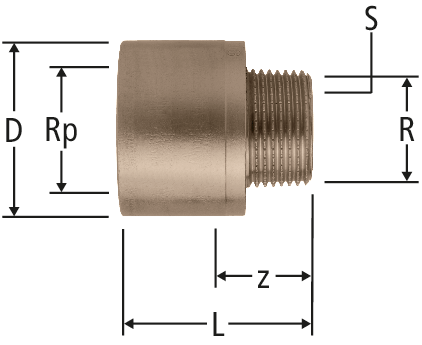

Rp R D z L ζ Art. n° VE S CHF RK suissetec Commander
⅜ x ¼ ⅜ x ¼ â…œ ¼ 21 17 27 2.4 â…œ x ¼ 90023.21 5
03 -
90023.21
pcs.
½ x ⅜ ½ x ⅜ ½ â…œ 26 19 32 2.4 ½ x â…œ 90023.23 5 10
03 -
90023.23
pcs.
¾ x ⅜ ¾ x ⅜ ¾ â…œ 32 20 35 2.4 ¾ x â…œ 90023.25 5 10
03 -
90023.25
pcs.
¾ x ½ ¾ x ½ ¾ ½ 32 22 37 0.1 ¾ x ½ 90023.26 5 12
03 -
90023.26
pcs.
1 x ½ 1 x ½ 1 ½ 39 22 39 0.1 1 x ½ 90023.28 5
03 -
90023.28
pcs.
1 x ¾ 1 x ¾ 1 ¾ 39 25 42 0.1 1 x ¾ 90023.29 5 17
03 -
90023.29
pcs.
1¼ x 1 1¼ x 1 1¼ 1 47 29 48 0.1 1¼ x 1 90023.32 5
03 -
90023.32
pcs.
Indication

S = six pans intérieurs

Tout dans le panier

CAO / BIM

Description Optifitt-Serra-Prolonge réduite
Taille
Numéro d’article
90023.21
