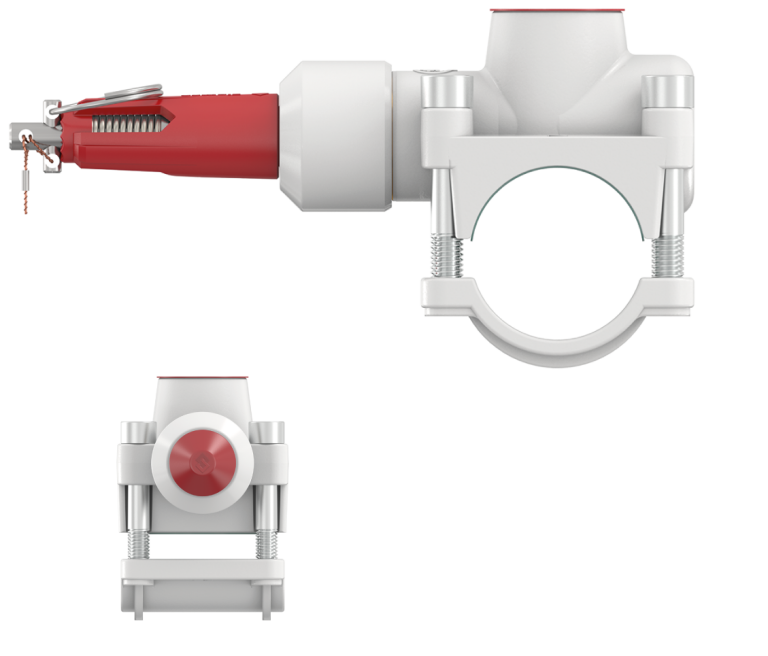

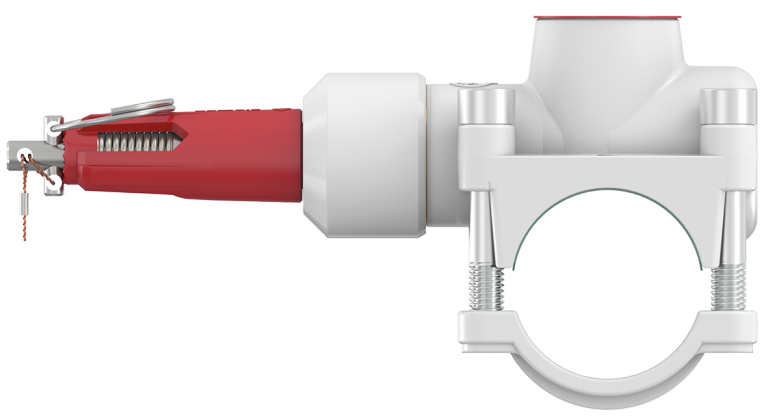

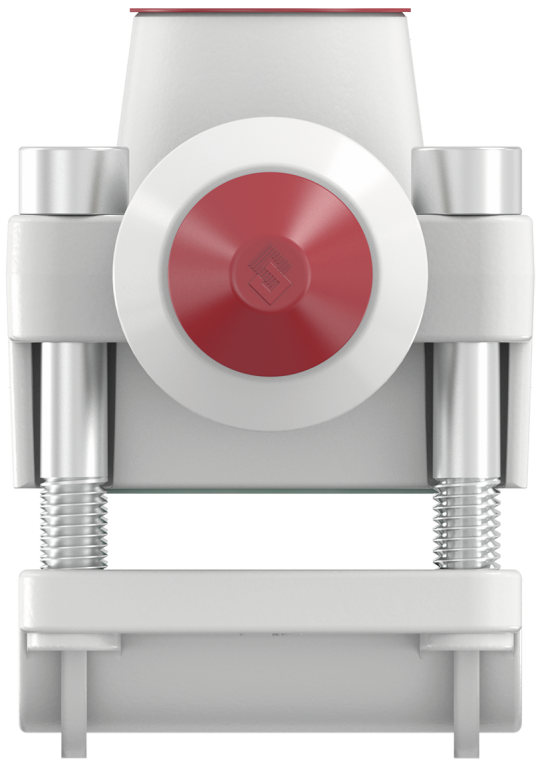

69061 Abzweig-T-Stück Flamco-T-Plus PN 16
geprüft mit Nussbaum Systemrohren (81080, 81081, 81082, 55080), alle anderen Rohre gemäss Tabelle
| Hauptwerkstoff | Messing |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 130 °C |
| Medien | Wasser / Luft / nicht aggressive, nicht brennbare Medien |

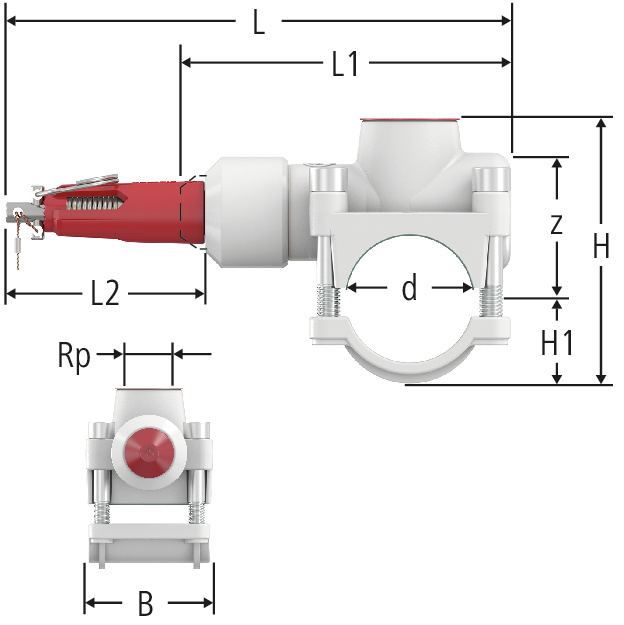

| Rp | d | z | L | L1 | L2 | H | H1 | B | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 28 | 36 | 160 | 96 | 66 | 69 | 18 | 56 | 0.6 | 28 x ¾ | 69061.21 | 1 |
| 02 | 284.536 | ||||
|
|
|||||||||||||||||||
| ¾ | 35 | 42 | 163 | 99 | 66 | 82 | 25 | 56 | 0.6 | 35 x ¾ | 69061.22 | 1 |
| 02 | 284.537 | ||||
|
|
|||||||||||||||||||
| ¾ | 42 | 42 | 176 | 112 | 66 | 87 | 30 | 62 | 0.6 | 42 x ¾ * | 69061.23 | 1 |
| 02 | 284.538 | ||||
|
|
|||||||||||||||||||
Hinweis
d = Nenngrösse des Rohres
* Nicht für dünnwandige Edelstahlrohre verwendbar
CAD / BIM
| Beschreibung | Abzweig-T-Stück Flamco-T-Plus PN 16 |
| Grösse |
|
| Artikelnummer |
69061.21
|
