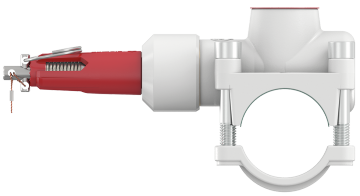

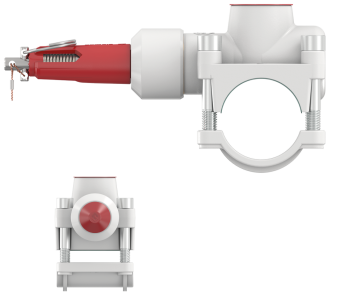

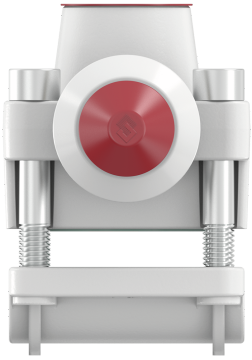

69061 Dérivation Flamco-T-Plus PN 16
autorisée pour les tuyaux du système Nussbaum (81080, 81081, 81082, 55080), tous les autres tuyaux selon tableau
| matériau principal | laiton |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 130 °C |
| fluides | eau / air / fluides non agressifs et non inflammables |

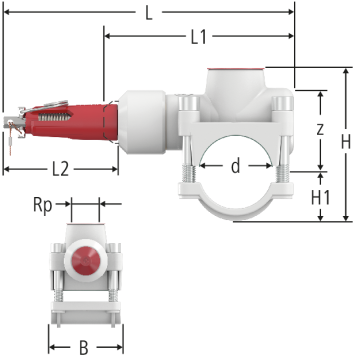

| Rp | d | z | L | L1 | L2 | H | H1 | B | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 28 | 36 | 160 | 96 | 66 | 69 | 18 | 56 | 0.6 | 28 x ¾ | 69061.21 | 1 |
| 02 | 284.536 | ||||
|
|
|||||||||||||||||||
| ¾ | 35 | 42 | 163 | 99 | 66 | 82 | 25 | 56 | 0.6 | 35 x ¾ | 69061.22 | 1 |
| 02 | 284.537 | ||||
|
|
|||||||||||||||||||
| ¾ | 42 | 42 | 176 | 112 | 66 | 87 | 30 | 62 | 0.6 | 42 x ¾ * | 69061.23 | 1 |
| 02 | 284.538 | ||||
|
|
|||||||||||||||||||
Indication
d = diamètre extérieur du tuyau
* Ne convient pas pour les tuyaux à paroi mince en acier inoxydable
CAO / BIM
| Description | Dérivation Flamco-T-Plus PN 16 |
| Taille |
|
| Numéro d’article |
69061.21
|
