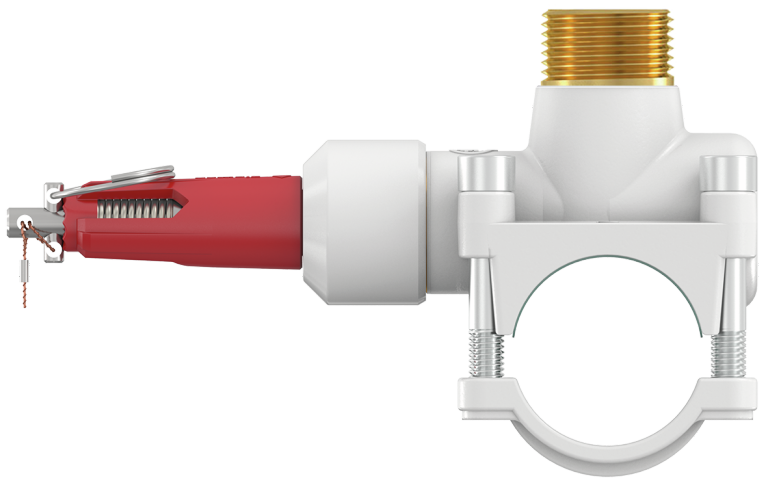

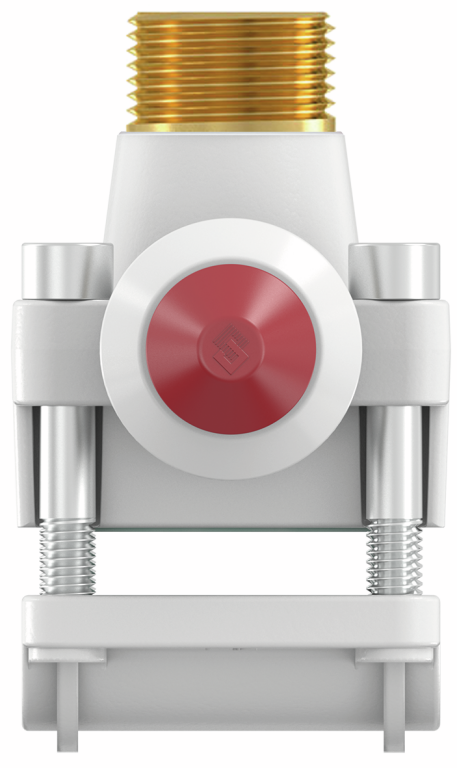

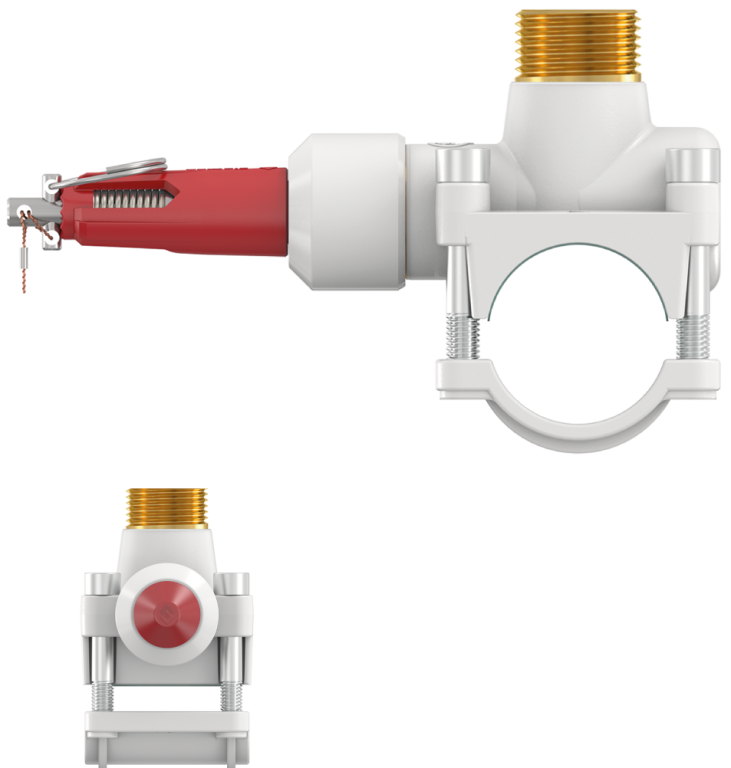

69060 Abzweig-T-Stück Flamco-T-Plus PN 16
mit Aussengewinde
geprüft mit Nussbaum Systemrohren (81080, 81081, 81082, 55080), alle anderen Rohre gemäss Tabelle
| Hauptwerkstoff | Messing |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 130 °C |
| Medien | Wasser / Luft / nicht aggressive, nicht brennbare Medien |
| G | d | L | L1 | L2 | H | H1 | H2 | B | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 128 | 64 | 66 | 47 | 13 | 10 | 36 | 3.6 | 15 x ½ | 69060.23 | 1 |
| 02 | 284.533 | ||||
|
|
|||||||||||||||||||
| ½ | 18 | 141 | 88 | 66 | 54 | 14 | 10 | 40 | 3.6 | 18 x ½ | 69060.24 | 1 |
| 02 | 284.534 | ||||
|
|
|||||||||||||||||||
| ½ | 22 | 141 | 88 | 66 | 56 | 15 | 10 | 40 | 1.2 | 22 x ½ | 69060.25 | 1 |
| 02 | 284.535 | ||||
|
|
|||||||||||||||||||
Hinweis
d = Nenngrösse des Rohres
CAD / BIM
| Beschreibung | Abzweig-T-Stück Flamco-T-Plus PN 16 |
| Grösse |
|
| Artikelnummer |
69060.23
|
