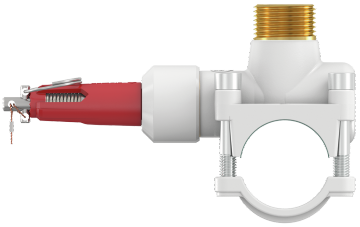

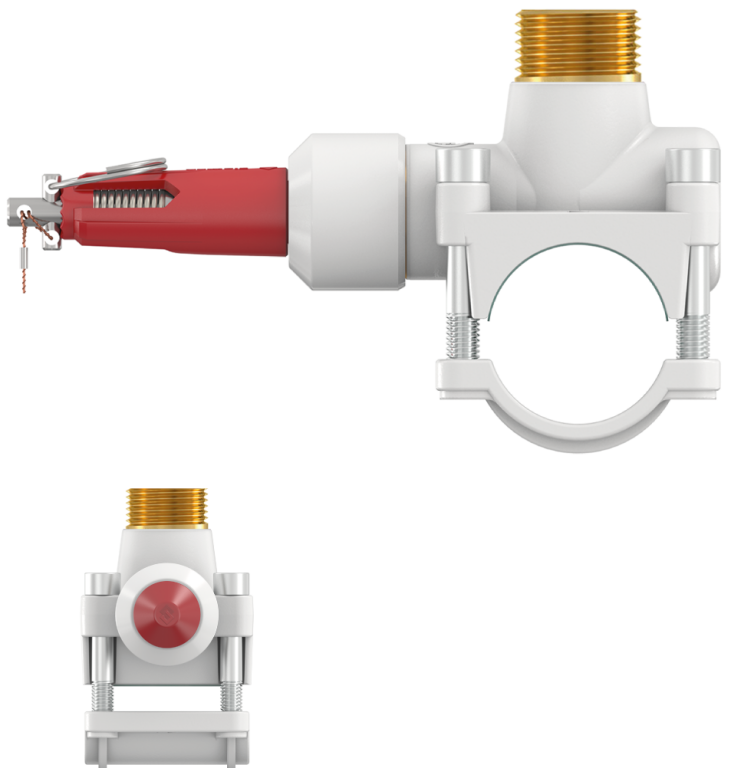

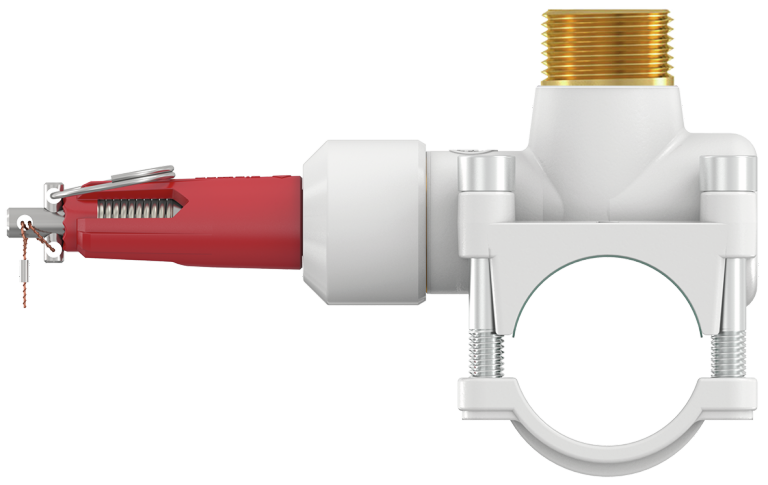

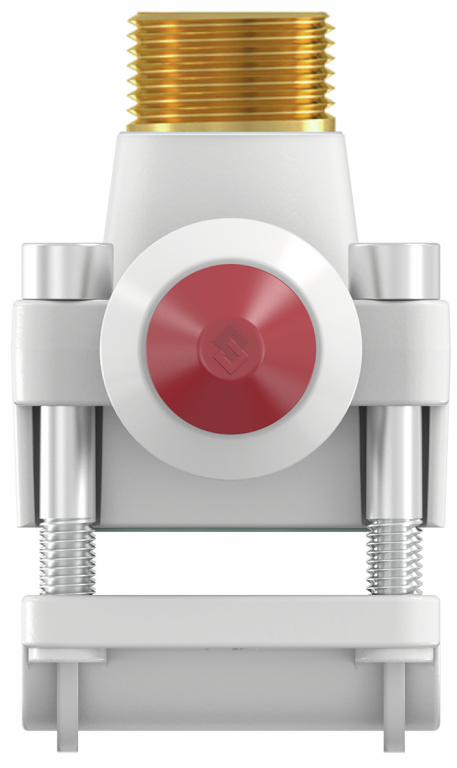

69060 Dérivation Flamco-T-Plus PN 16
avec filetage mâle
autorisée pour les tuyaux du système Nussbaum (81080, 81081, 81082, 55080), tous les autres tuyaux selon tableau
| matériau principal | laiton |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 130 °C |
| fluides | eau / air / fluides non agressifs et non inflammables |

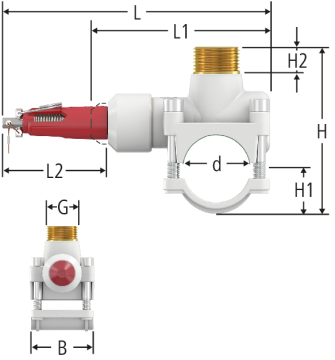

| G | d | L | L1 | L2 | H | H1 | H2 | B | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 128 | 64 | 66 | 47 | 13 | 10 | 36 | 3.6 | 15 x ½ | 69060.23 | 1 |
| 02 | 284.533 | ||||
|
|
|||||||||||||||||||
| ½ | 18 | 141 | 88 | 66 | 54 | 14 | 10 | 40 | 3.6 | 18 x ½ | 69060.24 | 1 |
| 02 | 284.534 | ||||
|
|
|||||||||||||||||||
| ½ | 22 | 141 | 88 | 66 | 56 | 15 | 10 | 40 | 1.2 | 22 x ½ | 69060.25 | 1 |
| 02 | 284.535 | ||||
|
|
|||||||||||||||||||
Indication
d = diamètre extérieur du tuyau
CAO / BIM
| Description | Dérivation Flamco-T-Plus PN 16 |
| Taille |
|
| Numéro d’article |
69060.23
|
