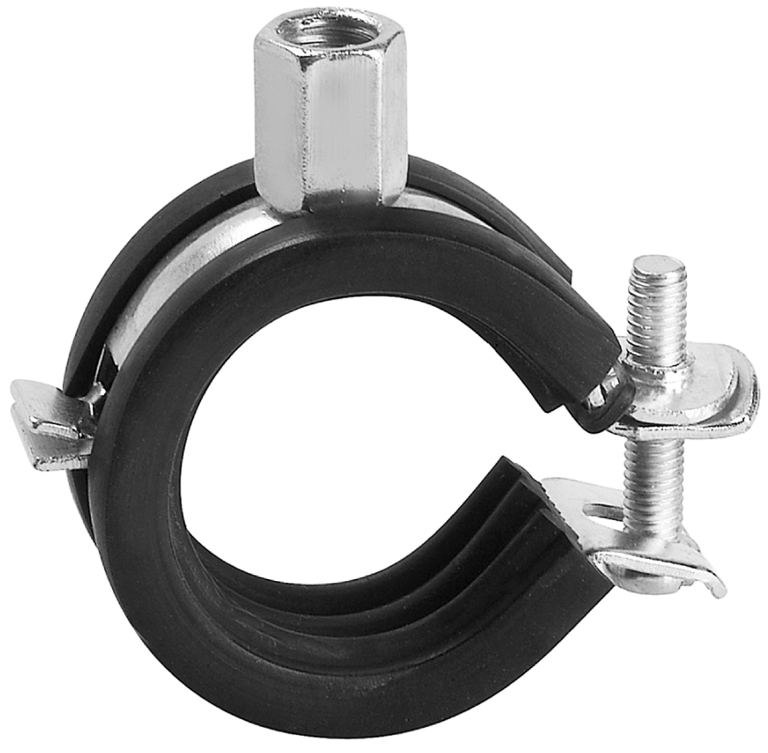

83070 Rohrschelle
mit M-Gewinde
mit Gummieinlage
| Hauptwerkstoff | Stahl |

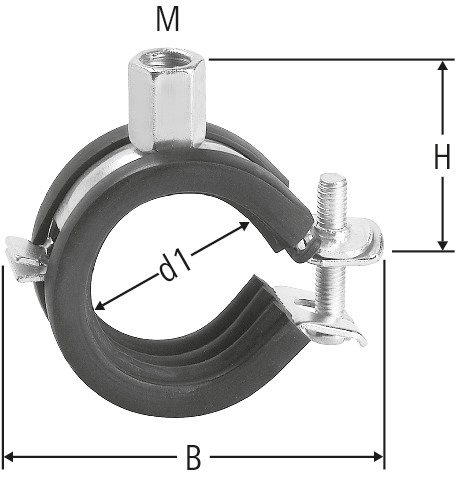

| GN | M | d1 min | d1 max | H | B | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | M8 / M10 | 15 | 20 | 32 | 48 | 15 / 18 | 83070.23 | 5 |
| 20 | 821.212,821.212 | ||||
|
|
|||||||||||||||
| ¾ | M8 / M10 | 20 | 24 | 33 | 52 | 22 | 83070.24 | 5 |
| 20 | 821.213,821.213 | ||||
|
|
|||||||||||||||
| 1 | M8 / M10 | 25 | 30 | 37 | 57 | 28 | 83070.25 | 5 |
| 20 | 821.214,821.214 | ||||
|
|
|||||||||||||||
| 1¼ | M8 / M10 | 31 | 35 | 40 | 65 | 35 | 83070.26 | 5 |
| 20 | 821.215,821.215 | ||||
|
|
|||||||||||||||
| 1½ | M8 / M10 | 40 | 43 | 46 | 73 | 42 | 83070.27 | 5 |
| 20 | 821.216,821.216 | ||||
|
|
|||||||||||||||
| 2 | M8 / M10 | 48 | 51 | 41 | 81 | 50 | 83070.33 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| 2 | M8 / M10 | 53 | 59 | 32 | 88 | 54 | 83070.28 | 5 |
| 20 | 821.217,821.217 | ||||
|
|
|||||||||||||||
| M8 / M10 | 60 | 66 | 56 | 97 | 64 | 83070.32 | 1 |
| 20 | - | |||||
|
|
|||||||||||||||
| 2½ | M8 / M10 | 73 | 77 | 68 | 122 | 76.1 | 83070.29 | 1 |
| 20 | 821.218,821.218 | ||||
|
|
|||||||||||||||
| 3 | M8 / M10 | 83 | 90 | 68 | 132 | 88.9 | 83070.30 | 1 |
| 20 | 821.221,821.221 | ||||
|
|
|||||||||||||||
| 4 | M8 / M10 | 108 | 115 | 73 | 152 | 108 | 83070.31 | 1 |
| 20 | 821.222,821.222 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Rohrschelle |
| Grösse |
|
| Artikelnummer |
83070.23
|
