70102 Boîtier robinetterie à montage caché
exécution individuelle compacte, réduction de pression
avec pièce intermédiaire pour accouplement rapide, avec robinet d'arrêt, avec corps pour montage cartouche réductrice, avec cache borgne, avec couvercle de protection orange, sans cartouche réductrice
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 16 |
| température de service max. | 80 °C |
| fluides | eau |
| type de construction UP-Box | exécution individuelle compacte |
| fonction UP-Box | réduction de pression |

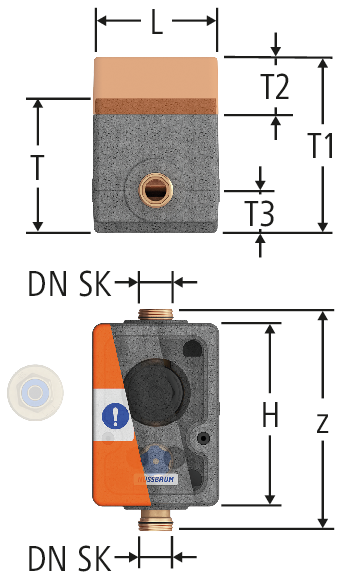

| DN SK | z | L | H | T | T1 | T2 | T3 | Kvs | Art. n° | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 120 | 179 | 128 | 167 | 55 | 40 | 2.31 | 70102.21 | 1 |
| 01 | 224.431 | ||||
|
|
|||||||||||||||||
Autres dimensions voir 70105-70109
Pour l'usage definitif, utiliser le bouchon de fermeture 11061.
CAO / BIM
| Description | Boîtier robinetterie à montage caché |
| Taille |
|
| Numéro d’article |
70102.21
|
