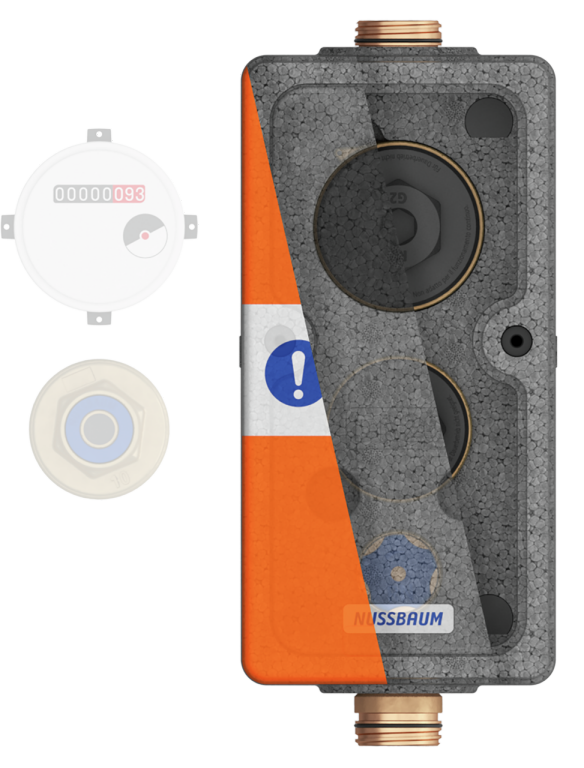

70100 Boîtier robinetterie à montage caché
exécution individuelle
avec pièce intermédiaire pour accouplement rapide, avec robinet d'arrêt, avec corps pour montage compteur à capsule Koax, et cartouche réductrice, avec cache borgne, avec couvercle de protection orange, sans compteur à capsule, sans cartouche réductrice
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 80 °C |
| fluides | eau |
| type de construction UP-Box | exécution individuelle |
| fonction UP-Box | réduction de pression et comptage de l'eau |

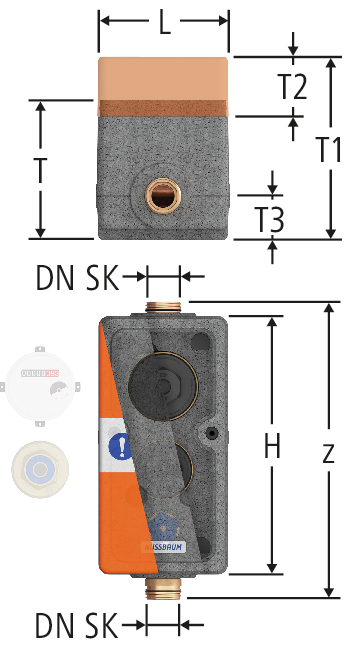

| DN SK | z | L | H | T | T1 | T2 | T3 | Kvs | Art. n° | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 276 | 120 | 246 | 128 | 167 | 55 | 40 | 3.15 | 70100.21 | 1 |
| 01 | 224.431 | ||||
|
|
|||||||||||||||||
Kvs: Mesuré avec le compteur à capsule Koax 67016
Autres dimensions voir 70105-70109
Pour l'usage definitif, utiliser les bouchons de fermeture 67002 et 11061.
CAO / BIM
| Description | Boîtier robinetterie à montage caché |
| Taille |
|
| Numéro d’article |
70100.21
|
