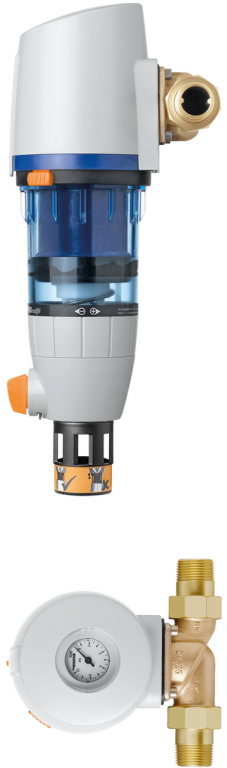

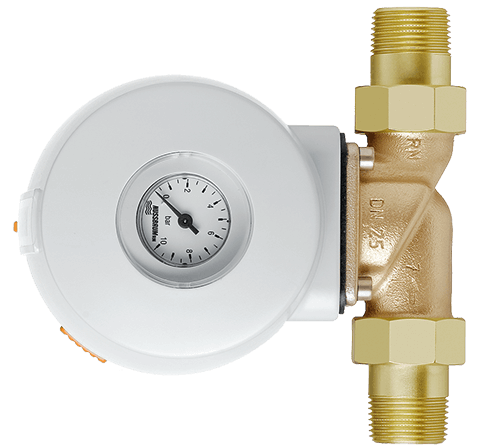

12101 Redfil rückspülbar
mit Optifitt-Serra-Anschlussverschraubung
Druckreduzier-Feinfiltergruppe rückspülbar, mit Filtertasse (Polyamid), Filtersieb (Edelstahl), mit Anschlussflansch
| Betriebsdruck min. | 3 bar |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 1.5 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |
| Art der Rückspülung | rückspülbar von Hand |

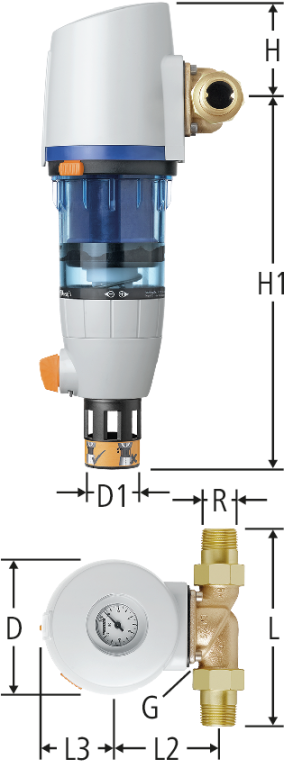

| R | G | D | D1 | L | L2 | L3 | H | H1 | w | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 127 | 50 | 184 | 97 | 69 | 92 | 342 | 90 | 6 | 1.5 bar - 6 bar | 1 | 12101.06 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1½ | 127 | 50 | 212 | 97 | 69 | 92 | 342 | 90 | 7.2 | 1.5 bar - 6 bar | 1¼ | 12101.07 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1¾ | 160 | 50 | 241 | 135 | 83 | 106 | 385 | 90 | 12 | 1.5 bar - 6 bar | 1½ | 12101.08 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 2⅜ | 160 | 50 | 289 | 138 | 83 | 106 | 385 | 90 | 13.2 | 1.5 bar - 6 bar | 2 | 12101.09 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop.
w = Filterfeinheit [µm]
CAD / BIM
| Beschreibung | Redfil rückspülbar |
| Grösse |
|
| Artikelnummer |
12101.06
|
