12101 Redfil rinçage à contre-courant
avec raccord à écrou mobile Optifitt-Serra
réducteur de pression combiné avec filtre fin rinçage à contre-courant, avec godet (polyamide), tamis filtrant (acier inoxydable), avec boîtier de raccordement
| pression de fonctionnement min. | 3 bar |
| pression nominale | PN 16 |
| pression secondaire min. | 1.5 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| fluides | eau |
| type de rinçage à contre-courant | rinçage à contre-courant manuel |

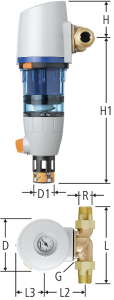

| R | G | D | D1 | L | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 127 | 50 | 184 | 97 | 69 | 92 | 342 | 90 | 6 | 1.5 bar - 6 bar | 1 | 12101.06 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1½ | 127 | 50 | 212 | 97 | 69 | 92 | 342 | 90 | 7.2 | 1.5 bar - 6 bar | 1¼ | 12101.07 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1¾ | 160 | 50 | 241 | 135 | 83 | 106 | 385 | 90 | 12 | 1.5 bar - 6 bar | 1½ | 12101.08 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 2⅜ | 160 | 50 | 289 | 138 | 83 | 106 | 385 | 90 | 13.2 | 1.5 bar - 6 bar | 2 | 12101.09 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
w = seuil de filtration [µm]
