40214 Einsatz mit Auslaufgehäuse
mit Umsteller, mit Steckschlüssel
Archiviertes Produkt
mit Easy-Top-Oberteil, zu Gartenventil frostsicher
| Hauptwerkstoff | Rotguss CC499K |
| Oberflächenbehandlung | verchromt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

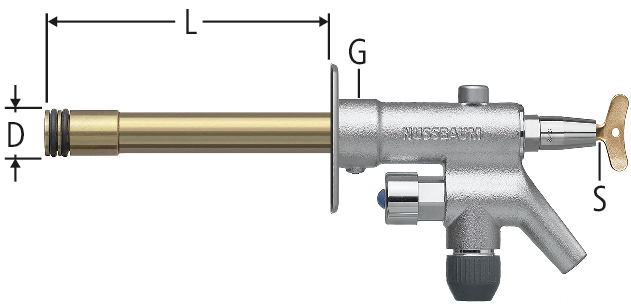

| G | D | L | S | für | ζ | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 115 | 6 | 4052.71 / 40210.71 | 2 | 100 | 40214.70 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 4052.71 / 40210.71 | 3 | 150 | 40214.71 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4052.72 / 40210.72 | 4.8 | 250 | 40214.72 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 4052.75 | 7 | 350 | 40214.73 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 4052.75 | 9 | 450 | 40214.74 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 26 | 615 | 6 | 4052.77 | 12 | 600 | 40214.75 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||
Der Ventilsitz ist im frostsicheren Innenbereich zu platzieren.
Der Einsatz mit Auslaufgehäuse kann auch für ältere Gartenventile 4052 mit G 1 Rohr verwendet werden (ab dem Baujahr 1985). Dabei ist eine Mindesteinbautiefe von 115 mm zu beachten.
CAD / BIM
| Beschreibung | Einsatz mit Auslaufgehäuse |
| Grösse |
|
| Artikelnummer |
40214.70
|
