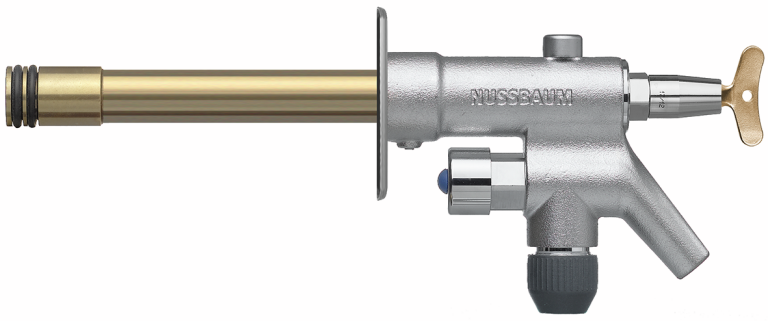

40214 Garniture avec corps d'écoulement
avec inverseur, avec clé sortante
Archiviertes Produkt
avec tête Easy-Top, pour robinet de jardin hors gel
| matériau principal | bronze CC499K |
| traitement de surface | chromé |
| pression nominale | PN 16 |
| température de service max. | 90 °C |

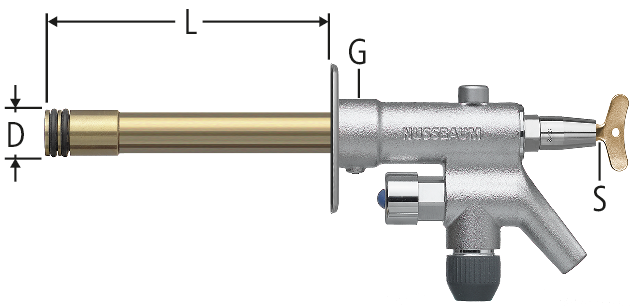

| G | D | L | S | pour | ζ | Art. n° | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 115 | 6 | 4052.71 / 40210.71 | 2 | 100 | 40214.70 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 4052.71 / 40210.71 | 3 | 150 | 40214.71 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4052.72 / 40210.72 | 4.8 | 250 | 40214.72 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 4052.75 | 7 | 350 | 40214.73 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 4052.75 | 9 | 450 | 40214.74 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
| 1 | 26 | 615 | 6 | 4052.77 | 12 | 600 | 40214.75 | 1 | - | plus disponible | ||||
|
|
||||||||||||||
Le siège de l'organe d'arrêt doit se situer dans la zone hors gel.
La garniture avec corps d'ecoulement peut également être utilisée sur les anciens robinets de jardin 4052 équipés d'un tuyau G 1 (à partir de l'année de construction 1985). Une profondeur d'encastrement minimale de 115 mm doit alors être observée.
CAO / BIM
| Description | Garniture avec corps d'écoulement |
| Taille |
|
| Numéro d’article |
40214.70
|
