2300 Valvola diritta
modelli 1974 - 1981
Prodotto vecchio
| materiale principale | bronzo CC499K |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |
| serie di modelli da | 1974 |
| serie di modelli fino a | 1981 |
| medi | acqua |

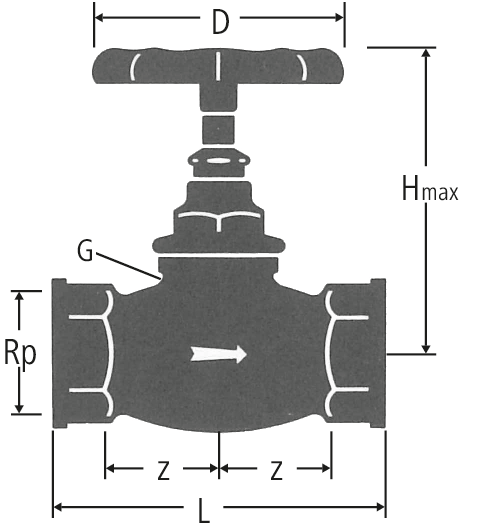

| Rp | G | D | z | L | H max | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 60 | 27 | 80 | 85 | ½ | 2300.04 | - | non più disponibile | ||||
|
|
|||||||||||||
| ¾ | ¾ | 70 | 33 | 95 | 95 | ¾ | 2300.05 | - | non più disponibile | ||||
|
|
|||||||||||||
| 1 | 1 | 80 | 38 | 110 | 105 | 1 | 2300.06 | - | non più disponibile | ||||
|
|
|||||||||||||
| 1¼ | 1¼ | 90 | 44 | 125 | 125 | 1¼ | 2300.07 | - | non più disponibile | ||||
|
|
|||||||||||||
| 1½ | 1½ | 100 | 51 | 140 | 140 | 1½ | 2300.08 | - | non più disponibile | ||||
|
|
|||||||||||||
| 2 | 2 | 120 | 56 | 160 | 170 | 2 | 2300.09 | - | non più disponibile | ||||
|
|
|||||||||||||
| 2½ | 2½ | 140 | 71 | 195 | 200 | 2½ | 2300.10 | - | non più disponibile | ||||
|
|
|||||||||||||
| 3 | 3 | 160 | 85 | 230 | 245 | 3 | 2300.11 | - | non più disponibile | ||||
|
|
|||||||||||||
CAD / BIM
| Descrizione | Valvola diritta |
| Dimensione |
|
| Numero di articolo |
2300.04
|
