Thématiques - Distribution dans les étages
5.2 Boîtiers distributeurs Optiflex
Optiflex comprend une gamme de boîtiers distributeurs pour une séparation continue eau froide/eau chaude, du raccord de la colonne montante jusqu’au point de soutirage à l’étage.
Caractéristiques:
-
Isolation thermique des distributeurs eau froide/eau chaude intégrés
Accouplement rapide pour le raccordement au boîtier robinetterie à montage caché
-
Départs enfichables pour le raccordement de pièces intermédiaires enfichables sur Optiflex-Profix, Optiflex-Flowpress, ainsi que les filetages extérieurs ¾" et MF ½".
-
Nombre de sorties: 1 à 8 (1 à 7 pour raccordements d’eau chaude et 2 à 8 pour raccordements d’eau froide)

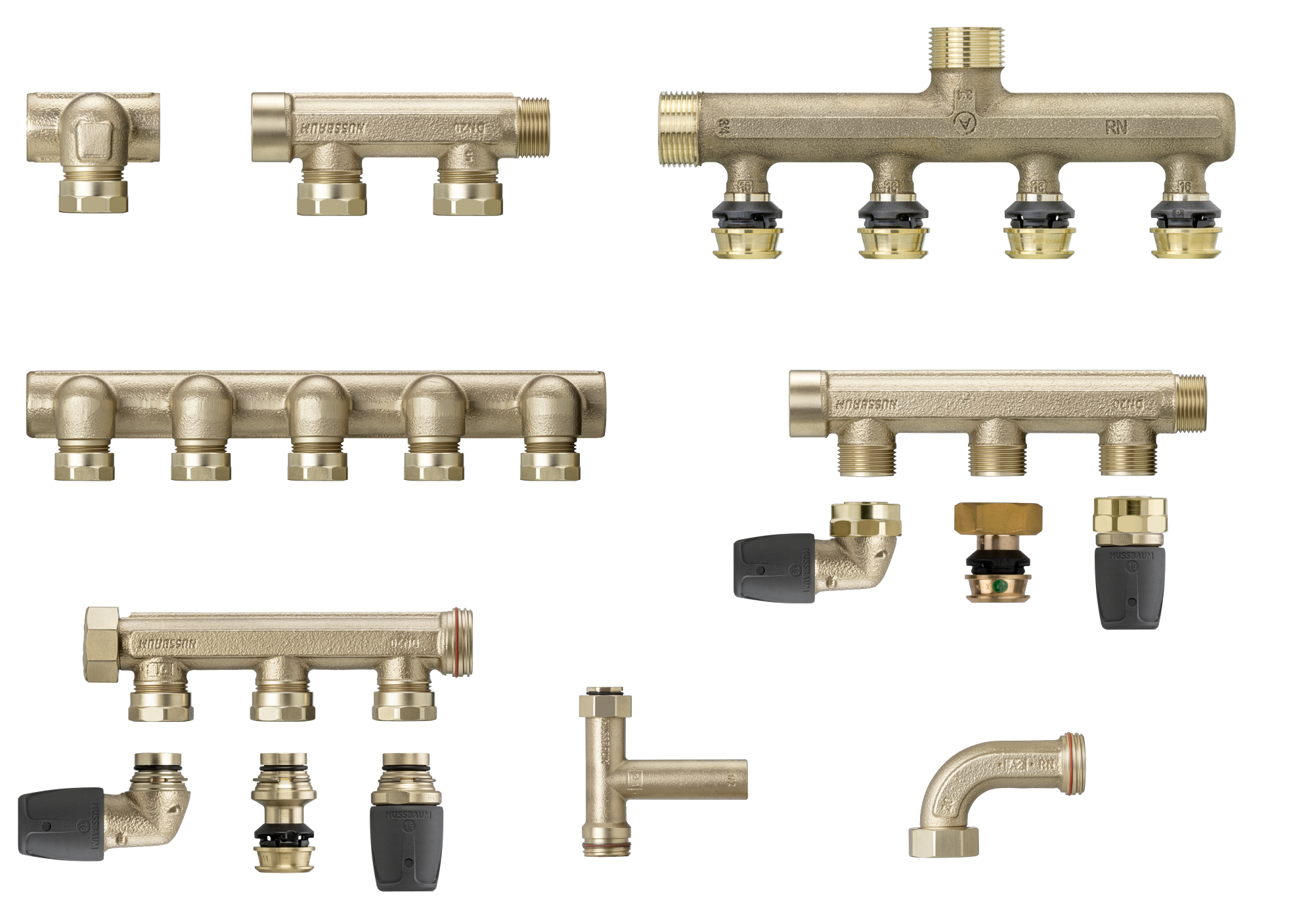

Extrait de l’assortiment:
5.2.1 Composition du boîtier distributeur Optiflex
Le boîtier distributeur Optiflex se compose des éléments suivants (coupe partielle):
|
1 |
Partie inférieure amovible |
matière synthétique |
|
2 |
Accouplement rapide eau froide |
|
|
3 |
Accouplement rapide eau chaude |
|
|
4 |
Accouplement par emboîtement |
|
|
5 |
Distributeurs Optiflex |
Bronze CC246E |
|
6 |
Partie inférieure |
Matière synthétique |
|
7 |
Bouchon de fermeture |
|
|
8 |
Filetage intérieur fixation distributeur (4×) |
Matière synthétique |
|
9 |
Tête |
Matière synthétique |
|
10 |
Cape de protection amovible |
Matière synthétique |
|
11 |
Partie supérieure amovible |
Matière synthétique |
L’outil de configuration de
5.3 Boîtiers à montage caché Optiarmatur
Optiarmatur comprend une gamme de boîtiers robinetterie à montage caché et de boîtiers lavabo à montage caché auxquels s’ajoutent les boîtiers distributeurs correspondants, tout cela pour une séparation continue eau froide/eau chaude, du raccord de la colonne montante jusqu’au point de soutirage à l’étage.
Caractéristiques:
-
Robinetterie d’arrêt
-
Isolation thermique
-
Pièces intermédiaires avec accouplements par emboîtement
-
Boîtier dans lequel prennent place le compteur à capsule Koax et la cartouche réductrice
-
Cache borgne
-
Couvercle de protection
-
Gabarits pour montage dans murs massifs et systèmes de cadres de montage
Extrait de l’assortiment:
5.3.1 Composition des boîtiers robinetterie à montage caché
Le boîtier robinetterie à montage caché se compose des éléments suivants (coupe partielle):
|
1 |
Boîtier isolant |
Matière synthétique |
|
2 |
Accouplement rapide distribution dans les étages |
Bronze CC246E |
|
3 |
Bouchon de fermeture G2 pour tourillon de mesure Koax |
Matière synthétique |
|
4 |
Bouchon de fermeture pour cartouche réductrice |
Matière synthétique |
|
5 |
Robinetterie d’arrêt |
Acier inoxydable/bronze CC246E |
|
6 |
Cheville à insérer pour fixation au mur (4×) |
Matière synthétique |
|
7 |
Accouplement rapide colonne montante |
Bronze CC246E |
|
8 |
Marquage raccordement électrique |
Matière synthétique |
|
9 |
Couvercle d’isolation |
Matière synthétique |
|
10 |
Cache |
Matière synthétique |
5.3.2 Composition du boîtier lavabo à montage caché
Le boîtier lavabo à montage caché se compose des éléments suivants (coupe partielle):
|
1 |
Boîtier isolant |
Matière synthétique |
|
2 |
Accouplement rapide distribution dans les étages |
Bronze CC246E |
|
3 |
Raccordement lavabo |
Matière synthétique |
|
4 |
Bouchon de fermeture G2 pour tourillon de mesure Koax |
Matière synthétique |
|
5 |
Robinetterie d’arrêt |
Acier inoxydable/bronze CC246E |
|
6 |
Cheville à insérer pour fixation au mur (4×) |
Matière synthétique |
|
7 |
Accouplement rapide colonne montante |
Bronze CC246E |
|
8 |
Déroulement |
Matière synthétique |
|
9 |
Marquage raccordement électrique |
|
|
10 |
Couvercle d’isolation |
Matière synthétique |
|
11 |
Cache |
Matière synthétique |
5.4 Montage
5.4.1 Monter le boîtier distributeur Optiflex
Les notices sont disponibles sur www.nussbaum.ch:
👉 Instructions de montage 299.0.904, boîtier distributeur Optiflex
5.4.2 Monter les boîtiers à montage caché Optiarmatur
Les notices sont disponibles sur www.nussbaum.ch:
👉 Instructions de montage 299.0.440, boîtiers à montage caché
