Instructions de montage - Redfil – Réducteur de pression combiné avec filtre fin

2.1 Monter le réducteur de pression combiné avec filtre fin

1. Rincer soigneusement les conduites avant l’installation. Dès le premier remplissage de l’installation d’eau de boisson, il faut utiliser de l’eau de boisson propre.
2. Monter le réducteur de pression combiné avec filtre fin sans tension sur la conduite, avec le godet vers le bas.
3. S’assurer que le produit est bien visible et accessible.

2.2 Ajuster la pression secondaire

Pour le réducteur de pression combiné avec filtre fin, la pression secondaire peut être réglée entre 2 et 6 bar. La pression secondaire est préréglée en usine à 4 bar.

Conditions:

• La pression primaire est supérieure d’au moins 1 bar à la pression secondaire souhaitée.

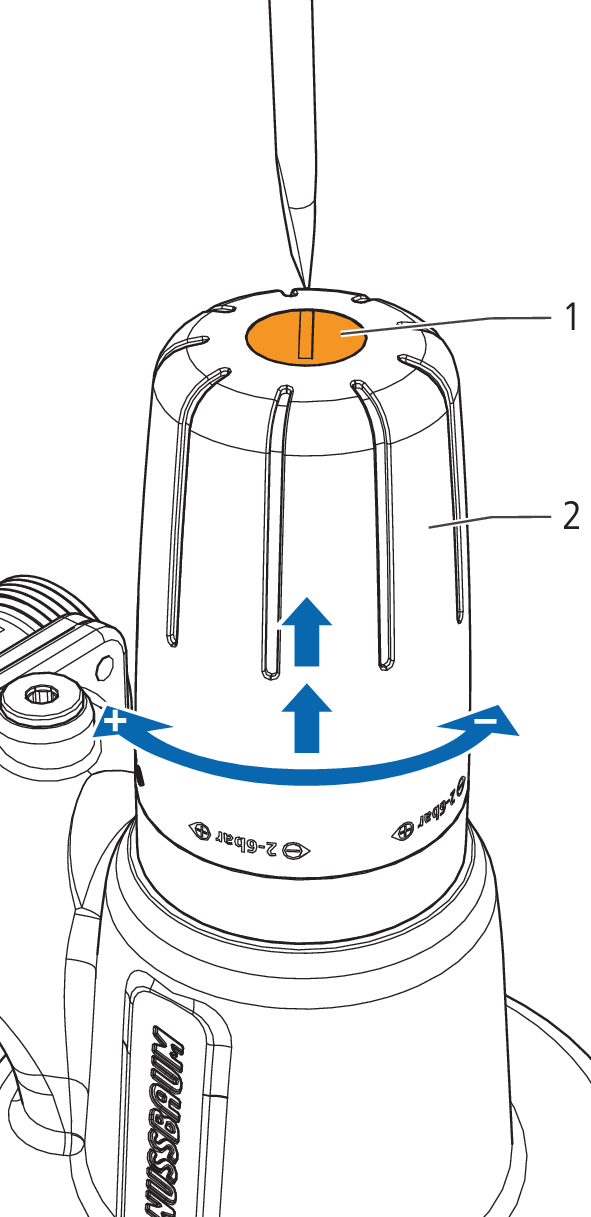

1. Desserrer légèrement l’écrou borgne (1).



2. Tirer légèrement vers le haut la douille filetée (2).
3. Augmenter la pression: tourner la douille filetée (2) dans le sens des aiguilles d’une montre [+].
4. Réduire la pression: tourner la douille filetée (2) dans le sens contraire des aiguilles d’une montre [−].
5. Contrôler le réglage de la pression: En cas de consommation nulle, contrôler la pression après une décharge de courte durée du consommateur.
6. Si nécessaire, réajuster le réglage de la pression jusqu’à obtention de la pression désirée.
7. Pousser la douille filetée (2) vers le bas.
8. Serrer l’écrou borgne (1).
