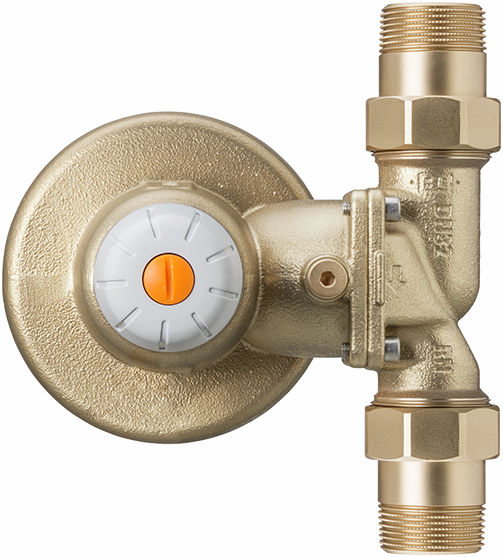

12076 Redfil
avec raccord à écrou mobile Optifitt-Serra
réducteur de pression combiné avec filtre fin, avec godet (polyamide), tamis filtrant (matière synétique)
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| fluides | eau |
| type de rinçage à contre-courant | pas de rinçage à contre-courant |

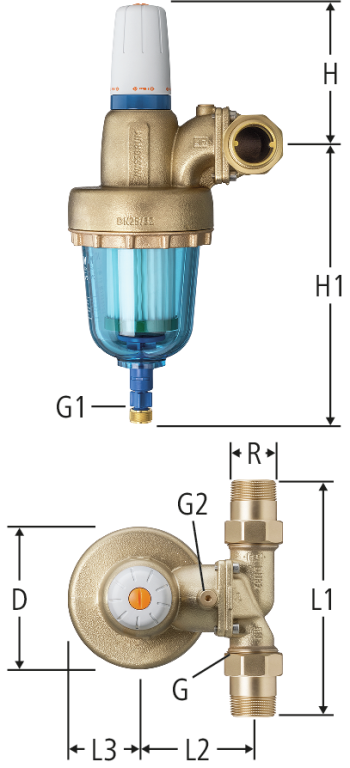

| R | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | ⅜ | ¼ | 134 | 184 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 1 | 12076.06 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||
| 1¼ | 1½ | ⅜ | ¼ | 134 | 212 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 1¼ | 12076.07 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||
| 1½ | 1¾ | ⅜ | ¼ | 134 | 241 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 1½ * | 12076.08 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||
| 2 | 2⅜ | ⅜ | ¼ | 134 | 289 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 2 * | 12076.09 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||
Indication
* Avec godet de filtre long
w = seuil de filtration [µm]
CAO / BIM
| Description | Redfil |
| Taille |
|
| Numéro d’article |
12076.06
|
