Instructions de montage - Garniture de raccordement de cuisine avec boîtier robinetterie à montage caché, exécution double
4.2 Monter la garniture de raccordement de cuisine
Pour la fixation des garnitures de raccordement de cuisine, il n’est pas nécessaire de prendre des mesures spéciales de protection acoustique. Le bruit solidien ne passe pas par la garniture de raccordement de cuisine et ne se transmet donc pas dans structure du bâtiment.

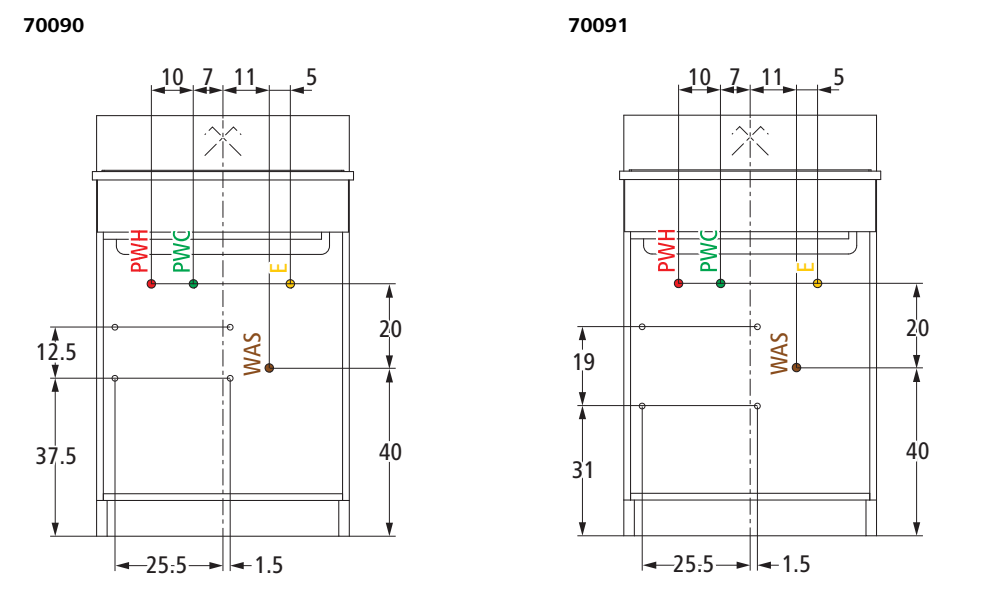

- Marquer les 4 points de fixation sur le mur et réaliser les perçages. Se rappeler que la taille des perçages est fonction du type de vis à utiliser, et que les distances entre les points de fixation sont différentes pour les garnitures de raccordement de cuisine 70090 et 70091.
- Attacher la garniture de raccordement de cuisine au mur avec les 4 vis adéquates.
- Monter l’accouplement rapide fourni ou le té avec le raccordement pour lave-vaisselle 70132 et effectuer un essai d’étanchéité.
- Après l’essai d’étanchéité, remettre en place la protection orange et les bouchons de fermeture jaunes en attendant le raccordement définitif du mitigeur de cuisine.
- Raccorder les tuyaux renforcés du mitigeur de cuisine et le tuyau à eau du lave-vaisselle. Pour ce faire, on peut tourner le té du raccord de lave-vaisselle dans toutes les directions par incréments de 45°.
- La garniture de raccordement de cuisine est montée.
On peut librement choisir la position de montage pour tous les systèmes Aquastop à commande électronique communément utilisés aujourd’hui et disposant d’une vanne magnétique. On peut donc également envisager un montage horizontal. Pour un montage horizontal, l’idéal est que la partie électronique soit dirigée vers le haut.
