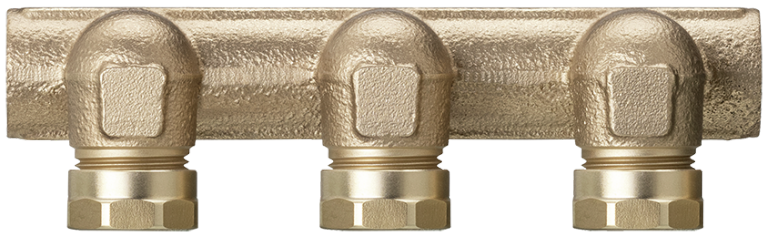

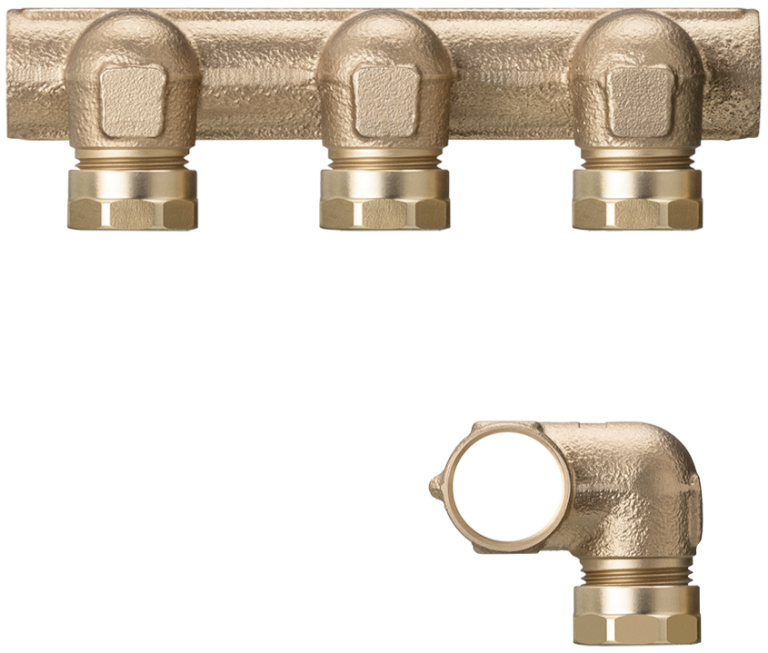

86002 Optiflex-Distributeur coudé
avec raccord enfichable
avec filetage femelle
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 10 bar |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| DN | Rp | d | D | z | L | L1 | L2 | L3 | H | N | ζ | Art. n° | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | 20 | 33 | 15 | 58 | 29 | 58 | 29.5 | 32 | 1 | 1.9 | 20 x 1 | 86002.41 | 1 |
| 10 | 1 | 324.414 | ||||
|
|
||||||||||||||||||||||
| 20 | ¾ | 20 | 33 | 15 | 116 | 29 | 58 | 29.5 | 32 | 2 | 1.9 | 20 x 2 | 86002.42 | 1 |
| 10 | 1 | 324.424 | ||||
|
|
||||||||||||||||||||||
| 20 | ¾ | 20 | 33 | 15 | 174 | 29 | 58 | 29.5 | 32 | 3 | 2 | 20 x 3 | 86002.43 | 1 |
| 10 | 1 | 324.434 | ||||
|
|
||||||||||||||||||||||
| 20 | ¾ | 20 | 33 | 15 | 232 | 29 | 58 | 29.5 | 32 | 4 | 2 | 20 x 4 | 86002.44 | 1 |
| 10 | 1 | 324.444 | ||||
|
|
||||||||||||||||||||||
Indication
N = nombre de départs
CAO / BIM
| Description | Optiflex-Distributeur coudé |
| Taille |
|
| Numéro d’article |
86002.41
|
