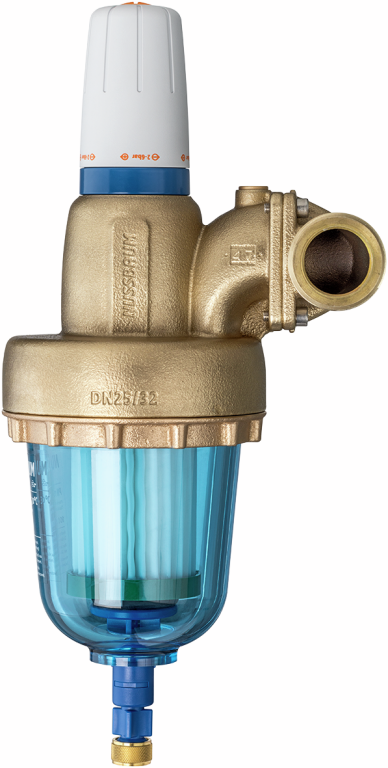

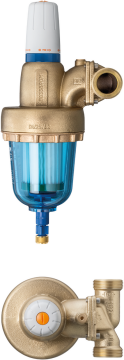

12075 Redfil
sans raccord à écrou mobile, avec boîtier de raccordement
réducteur de pression combiné avec filtre fin, avec godet (polyamide), tamis filtrant (matière synétique)
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| fluides | eau |
| type de rinçage à contre-courant | pas de rinçage à contre-courant |
| DN | GN | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | ⅜ | ¼ | 134 | 100 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 (1) | 12075.36 | 1 |
| 01 | 613.215 | ||||
|
|
|||||||||||||||||||||||
| 32 | 1¼ | 1½ | ⅜ | ¼ | 134 | 120 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 32 (1¼) | 12075.37 | 1 |
| 01 | 613.216 | ||||
|
|
|||||||||||||||||||||||
| 40 | 1½ | 1¾ | ⅜ | ¼ | 134 | 145 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 (1½) * | 12075.38 | 1 |
| 01 | 613.217 | ||||
|
|
|||||||||||||||||||||||
| 50 | 2 | 2⅜ | ⅜ | ¼ | 134 | 175 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 50 (2) * | 12075.39 | 1 |
| 01 | 613.218 | ||||
|
|
|||||||||||||||||||||||
Indication
* Avec godet de filtre long
w = seuil de filtration [µm]
CAO / BIM
| Description | Redfil |
| Taille |
|
| Numéro d’article |
12075.36
|
