12075 Redfil
ohne Anschlussverschraubung, mit Anschlussflansch
Druckreduzier-Feinfiltergruppe, mit Filtertasse (Polyamid), Filtersieb (Kunststoff)
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |
| Art der Rückspülung | nicht rückspülbar |

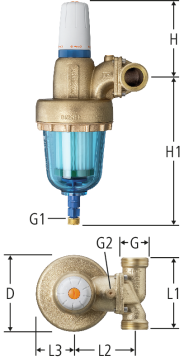

| DN | GN | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | ⅜ | ¼ | 134 | 100 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 (1) | 12075.36 | 1 |
| 01 | 613.215 | ||||
|
|
|||||||||||||||||||||||
| 32 | 1¼ | 1½ | ⅜ | ¼ | 134 | 120 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 32 (1¼) | 12075.37 | 1 |
| 01 | 613.216 | ||||
|
|
|||||||||||||||||||||||
| 40 | 1½ | 1¾ | ⅜ | ¼ | 134 | 145 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 (1½) * | 12075.38 | 1 |
| 01 | 613.217 | ||||
|
|
|||||||||||||||||||||||
| 50 | 2 | 2⅜ | ⅜ | ¼ | 134 | 175 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 50 (2) * | 12075.39 | 1 |
| 01 | 613.218 | ||||
|
|
|||||||||||||||||||||||
Hinweis
* Mit langer Filtertasse
w = Filterfeinheit [µm]
CAD / BIM
| Beschreibung | Redfil |
| Grösse |
|
| Artikelnummer |
12075.36
|
