Softwareanleitung - Rohrzuschnittsliste mit Trimble Nova generieren

261.0.150 / V1

2 Dynamische Liste importieren und exportieren

1. In der Menüleiste auf [Datei] klicken.
2. In der Dropdown Liste [Dynamische Liste] wählen.



• Das Fenster [Dynamische Reports] öffnet sich.

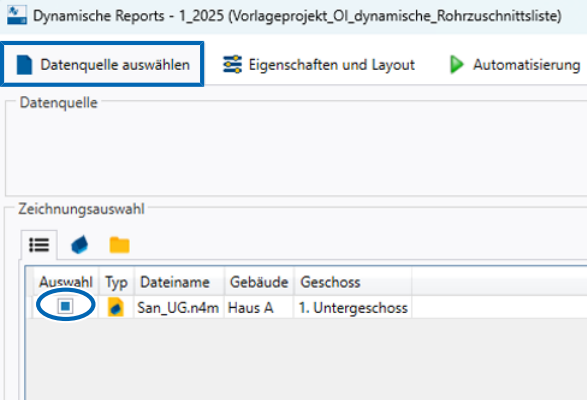

3. Im Register [Datenquelle auswählen] auf das blaue Kästchen in der Spalte [Auswahl] klicken.

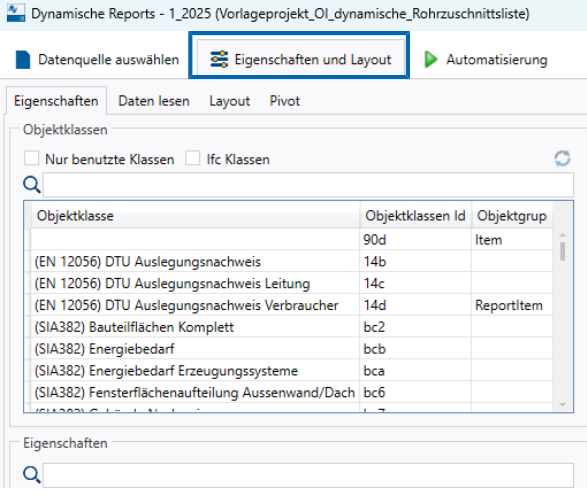

4. Das Register [Eigenschaften und Layout] wählen.



• Das Fenster Eigenschaften öffnet sich.

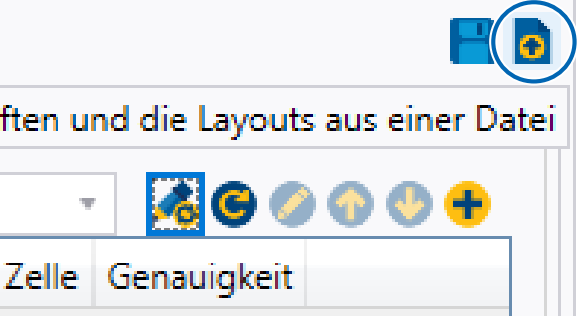

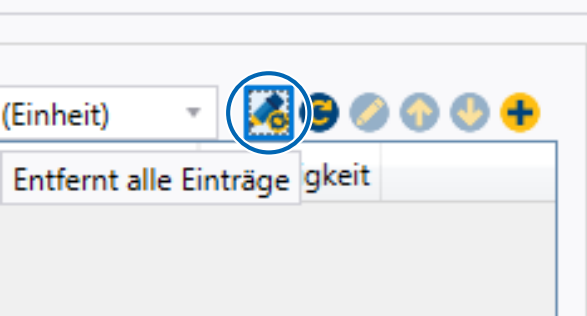

5. Auf das Stift-Icon klicken, um alle Einträge zu löschen.



6. Auf das Pfeil-Icon rechts oben klicken, um eine Vorlage zu laden.

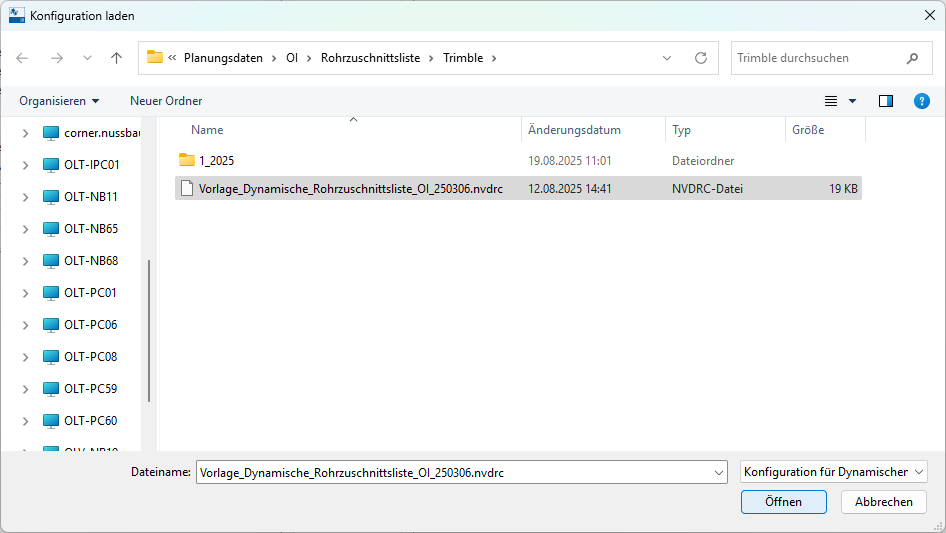

• Im Fenster [Konfiguration laden] wird der Explorer angezeigt.



7. Die gewünschte dynamische Liste (.nvdrc) wählen und auf die Schaltfläche [Öffnen] klicken.
• Die dynamische Liste wird geladen.

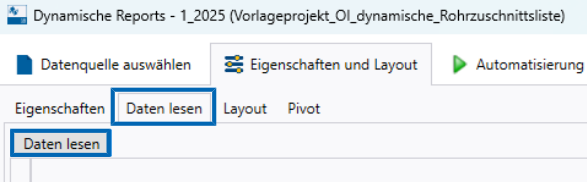

8. Im Register [Eigenschaften und Layout] das Register [Daten lesen] wählen und auf die Schaltfläche [Daten lesen] klicken.



• Die Daten werden angezeigt.
  Hinweis: Fehlende, vom CAD-System nicht automatisch abgegriffene Daten, können nach dem Export in der Excel-Datei ergänzt werden.

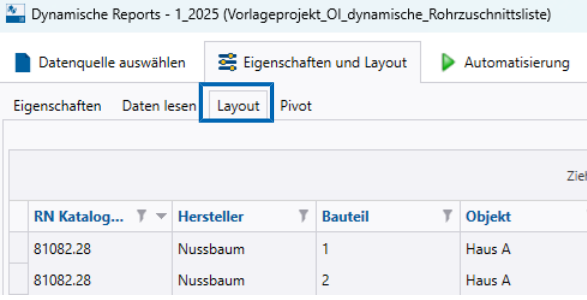

9. Im Register [Eigenschaften und Layout] das Register [Layout] wählen.

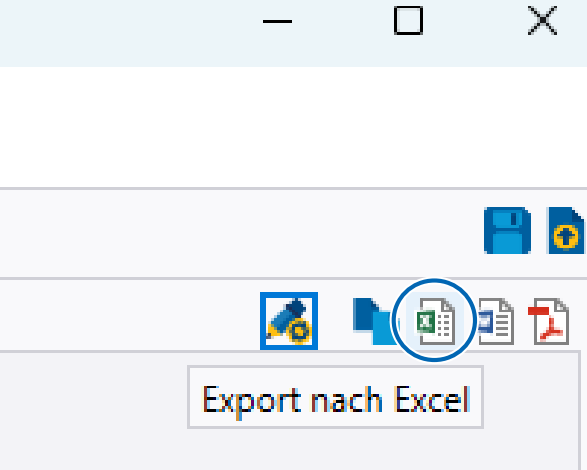

10. Auf das Excel-Icon rechts oben klicken.

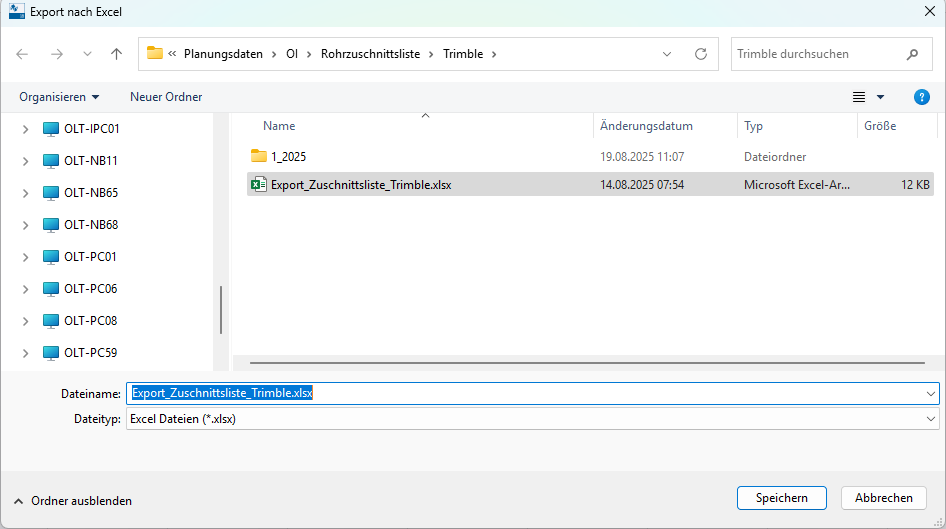

• Im Fenster [Export nach Excel] wird der Explorer angezeigt.



11. Im Feld [Dateiname] einen eindeutigen Namen eintragen und auf die Schaltfläche [Speichern] klicken.

• Die Zuschnittsliste liegt mit den aktuellen Projektdaten als Excel-Datei vor. Noch fehlende oder zusätzliche Daten (z. B. Sektor, Bauabschnitt usw.) können hier manuell ergänzt werden.
  Hinweis: Die Spaltenüberschriften und die Reihenfolge der Spalten dürfen nicht verändert werden.
