Montageanleitung - Therm-Control-Regelset

9.1 Therm-Control-Relais-Box montieren

Gefahr

Lebensgefahr durch elektrischen Strom!

Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein.

• Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
• Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und Betriebsmittel den spannungsfreien Zustand herstellen und für die Dauer der Arbeiten sicherstellen.

---

Um einem Vertauschen vorzubeugen, empfiehlt Nussbaum die Kabel zu beschriften.

Montagehinweise:

1. Auf ausreichende Länge des Anschlusskabels achten, bevor die Relais-Box befestigt wird.
2. Für die Anschlüsse in der Relais-Box nur Kabel mit starren Kabeladern (NYM-J) verwenden.
3. Kabelquerschnitte entsprechend der Kabellängen und Anzahl der Relais bemessen.
4. Den Einbauort der Relais-Box so wählen, dass keine Feuchtigkeit oder Nässe in die Relais-Box eindringen kann.

Montage:

1. Die Basis-Regeleinheit stromlos schalten und das Gehäuseoberteil abnehmen.
2. Den Stecker des Anschlusskabels bis zum Einrasten in die Steckerbuchse der Basis-Regeleinheit stecken.
3. Das 2-adrige Kabel in die Kabelklemme stecken, das grüne Kabel links (-), das gelbe rechts (+).

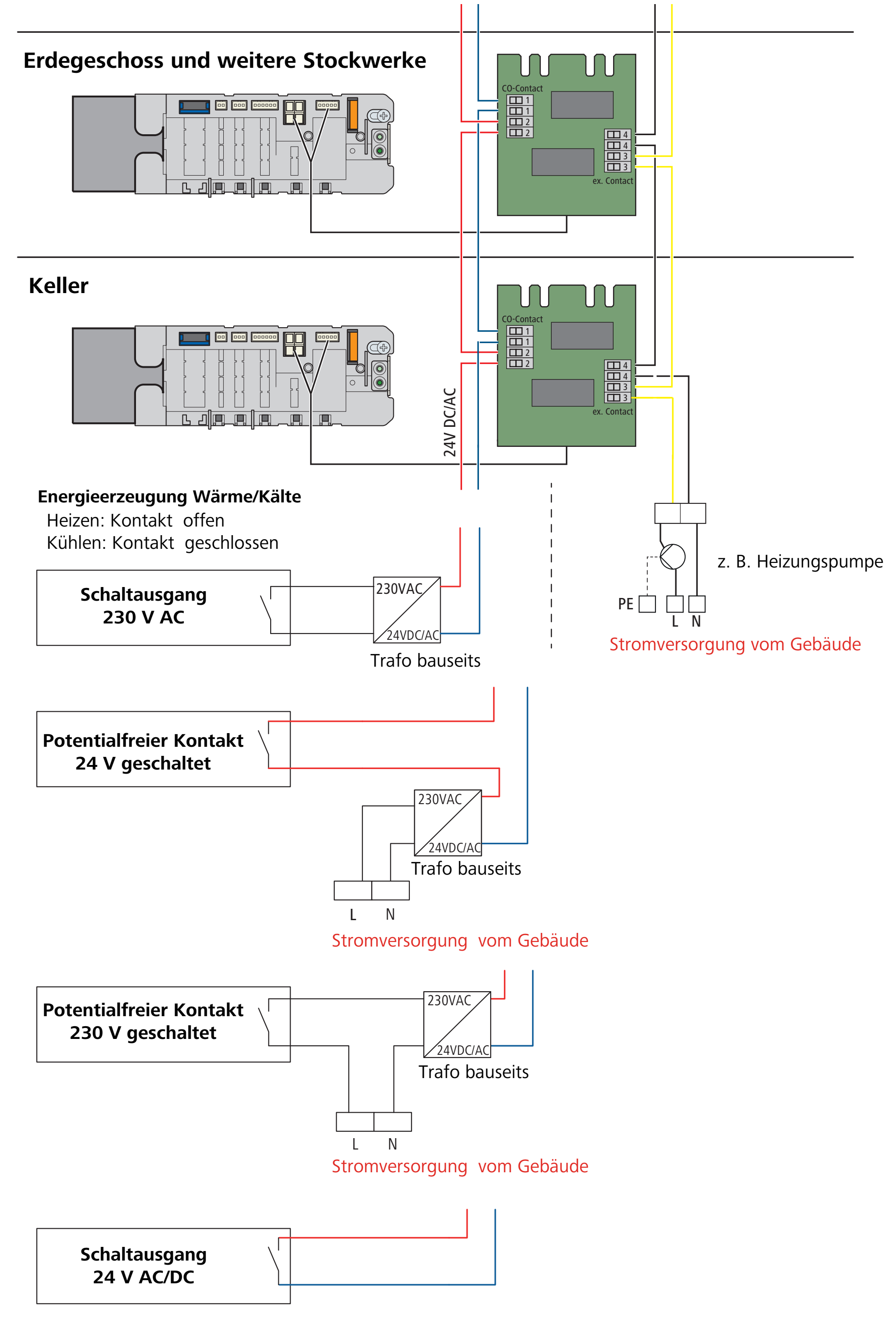

4. Alle weiteren Anschlüsse gemäss Schaltschema durchführen.

Therm-Control-Relais-Box

Artikel-Nr.: 56016

9.1.1 Changeover-Kontakt

Voraussetzungen:

• Für das Umschalten von Heiz- auf Kühlbetrieb wird eine Schaltspannung von 24 V AC/DC bei einer Stromaufnahme von 0.015 A benötigt.

• Den Anschluss bei der Betriebsart Kühlen potentialfrei ausführen:

Der Changeover-Kontakt verfügt über folgende Anschlüsse:

Wenn die Leistungsangaben vom Wärme-/Kälteerzeuger nicht passen, einen zusätzlichen Trafo einsetzen.

Die Kabellänge ist abhängig vom Leitungsquerschnitt. Der Queschnitt beträgt zwischen 0.25 mm² und 2 mm².

Bei einem Leitungsquerschnitt von 1.5 mm² beträgt die maximale Leitungslänge 250 m.

Therm-Control-Relais-Box

Artikel-Nr.: 56016

9.1.2 Externer Kontakt

Am externen Kontakt können Leistungen von bis zu 8 A x 230 V AC geschaltet werden.

Der externe Kontakt verfügt über folgende Anschlüsse:

Therm-Control-Relais-Box

Artikel-Nr.: 56016

9.2 KNX Ansteuerung

Mit dem Therm-Control-KNX-Modul 56034 kann das System über KNX gesteuert werden.

Voraussetzungen zur Verwendung des Therm-Control-KNX-Moduls:

• Softwareversion von Therm-Control 3.7-4.60 oder höher

• Therm-Control WLAN-Modul

• DHCP Server zwischen dem Therm-Control-WLAN-Modul und dem Therm-Control-KNX-Modul

Merkmale:

• Unterstützung von 5 Basis-Regeleinheiten mit jeweils bis zu acht Raumtemperaturfühlern und 12 Heiz- oder Kühlkreisen

• Steuerung der Raumtemperatur

• Umschaltung zwischen Heiz- und Kühlbetrieb

• Steuerung der Leistungsstufe

• Abwesenheitssteuerung

• Systeminformationen, wie Fehlermeldungen, Ist-Temperatur oder Updates von Nussbaum

• Einfache Einbindung, KNX ist komplett über die ETS (Engineering Tool Software) programmierbar.

• Erweiterungen über Firmware-Updates

Informationen zur Montage und Inbetriebnahme sowie Schemas siehe Bedienungsanleitung 299.1.028 zum Therm-Control-KNX-Modul 56034 (online verfügbar auf der Produktseite unter https://www.nussbaum.ch).

Therm-Control-KNX-Modul

Artikel-Nr.: 56034

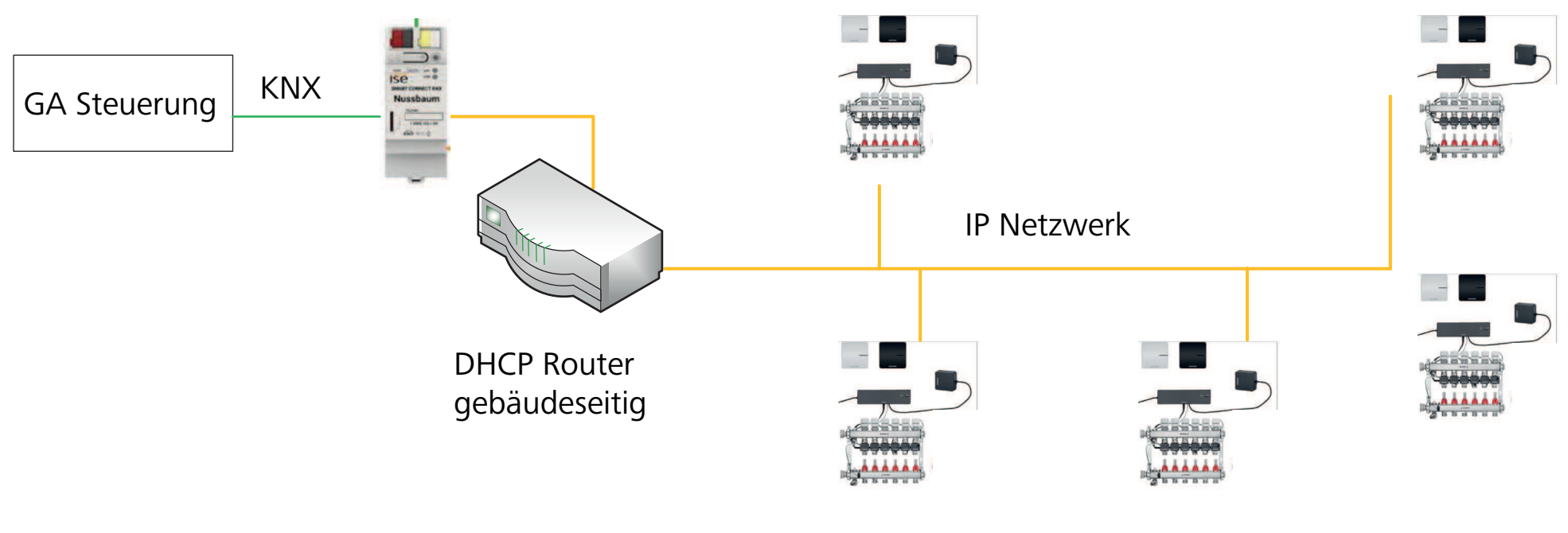

9.2.1 Anschlussschema Therm-Control-KNX-Modul

Die maximal 5 Basis-Regeleinheiten und das KNX-Modul müssen mit einem DHCP-Router netzwerkseitig verbunden werden (orange). Therm-Control muss komplett mit allen Raumthermostaten verbaut werden. Fremd-KNX-Fühler können nicht als Temperaturgeber verwendet werden.

Therm-Control-KNX-Modul

Artikel-Nr.: 56034

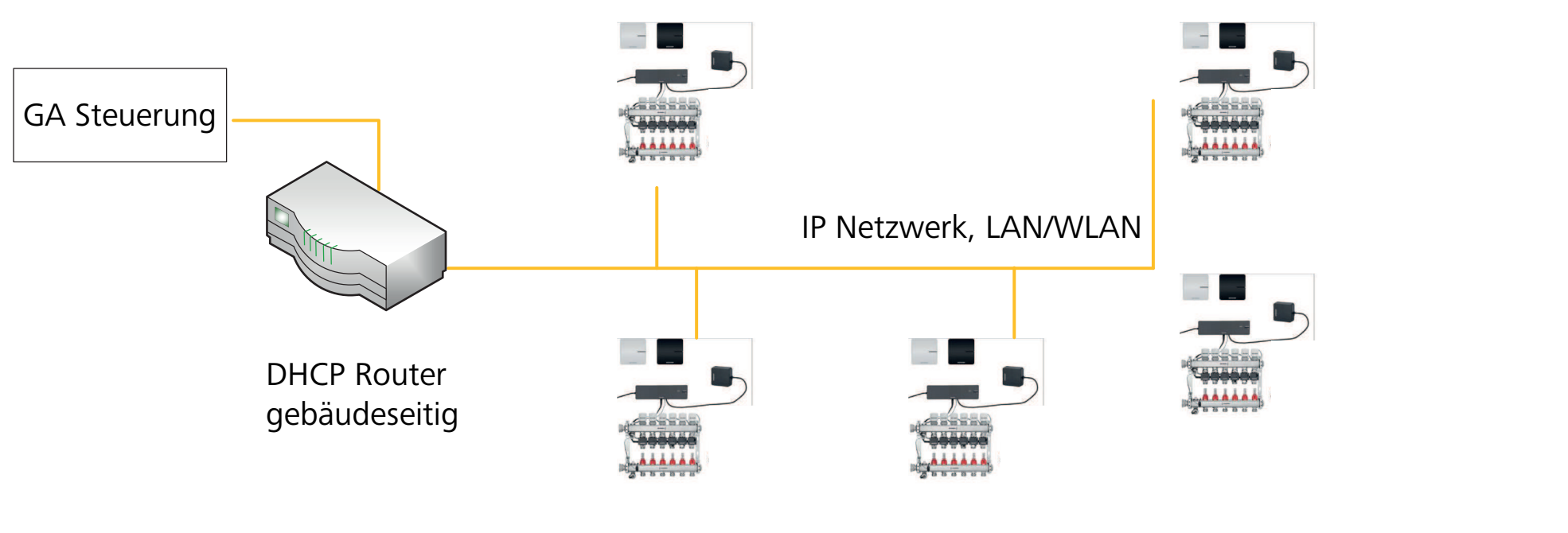

9.3 Modbus TCP/IP Ansteuerung

Therm-Control kann ab der Softwareversion 3.7-4.60 über Modbus TCP/IP gesteuert werden.

Voraussetzungen zur Steuerung von Therm-Control über Modbus TCP/IP:

• Software-Version von Therm-Control 3.7-4.60 oder höher

• Therm-Control-WLAN-Modul

Über Modbus können folgende Funktionen angezeigt oder geändert werden:

• Die Leistungsstufe anzeigen und ändern.

• Die Raumtemperatur «Soll» und «Ist» anzeigen und ändern.

• Die Vorlauftemperatur am Verteiler anzeigen.

• Die Rücklauftemperatur des Aktors anzeigen.

• Die Raumbezeichnung anzeigen.

• Die Raumnummer anzeigen.

• Die Stellung des Stellantriebes anzeigen.

• Einen Fehler an der Basis-Regeleinheit signalisieren und benennen.

• Den Betriebsmodus anzeigen und einstellen.

• Den Profilmodus anzeigen und einstellen.

Informationen zur Montage und Inbetriebnahme sowie Schemas siehe 👉 Kurzbedienungsanleitung 299.1.036 zum Therm-Control-WLAN-Modul.
