261.0.009 / V5

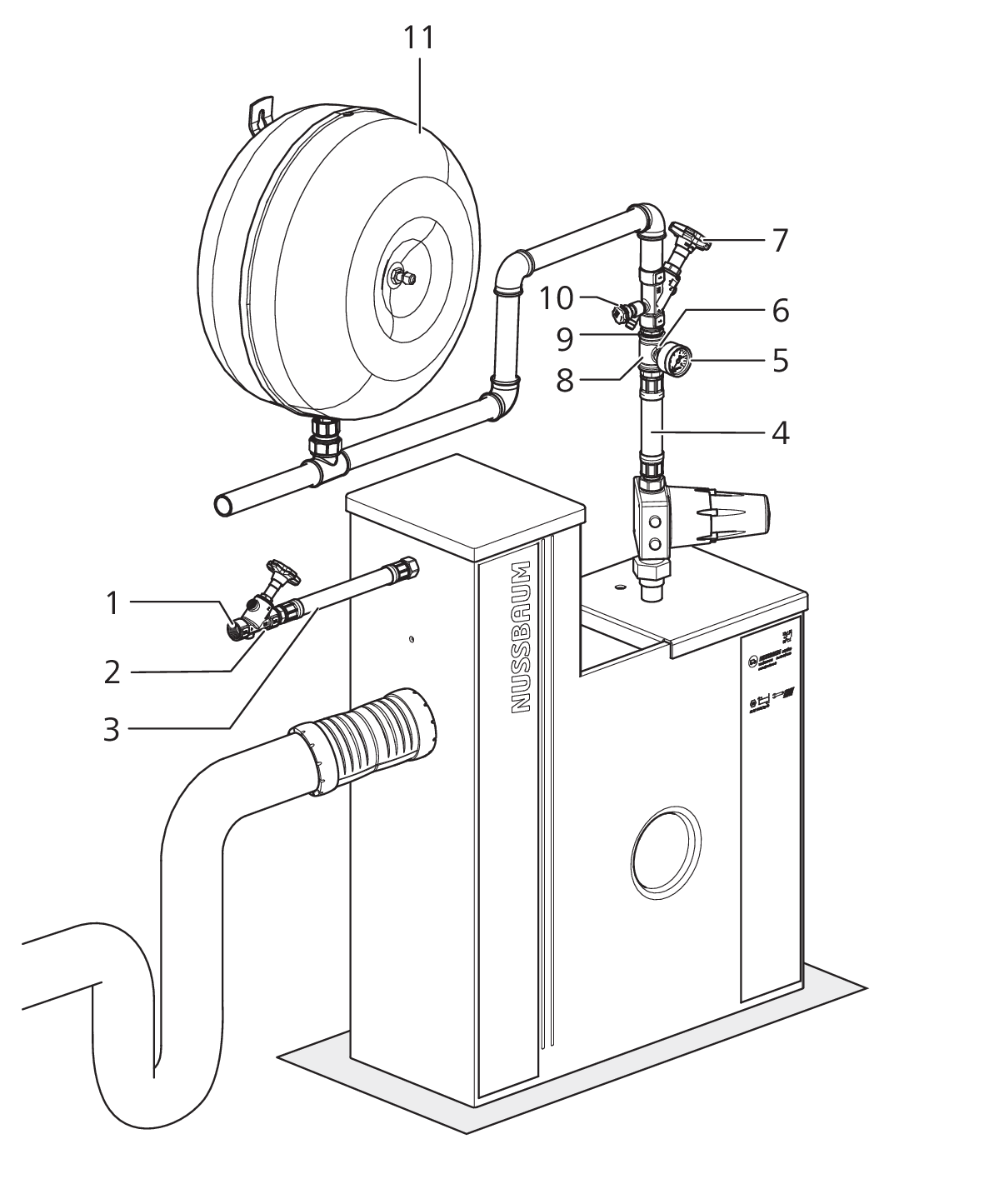

6 Montagebeispiel

1

Bei Bedarf: Druckreduzierventil (max. 4 bar) und Feinfilter (Filterfeinheit 90 μm) vor der Sicherheitstrennstation

2

Schrägsitzventil ¾" (22100.05) mit Verschlusszapfen (22072.02)

3

Panzerschlauch ¾"

4

Panzerschlauch 1"

5

Manometer (66051.22)

6

Optifitt-Serra-Reduktion ½" × ¼" (90024.22)

7

KRV-Ventil 1" (22130.06)

8

Optifitt-Serra-T-Stück reduziert 1" × ½" × 1" (90012.28)

9

Optifitt-Serra-Doppelnippel 1" (90025.06)

10

Entleerventil ¼" (22065.02)

11

Druckausdehnungsgefäss (optional, z. B. 15071.22 oder Spezialauslegung)
