5 Montagebeispiele

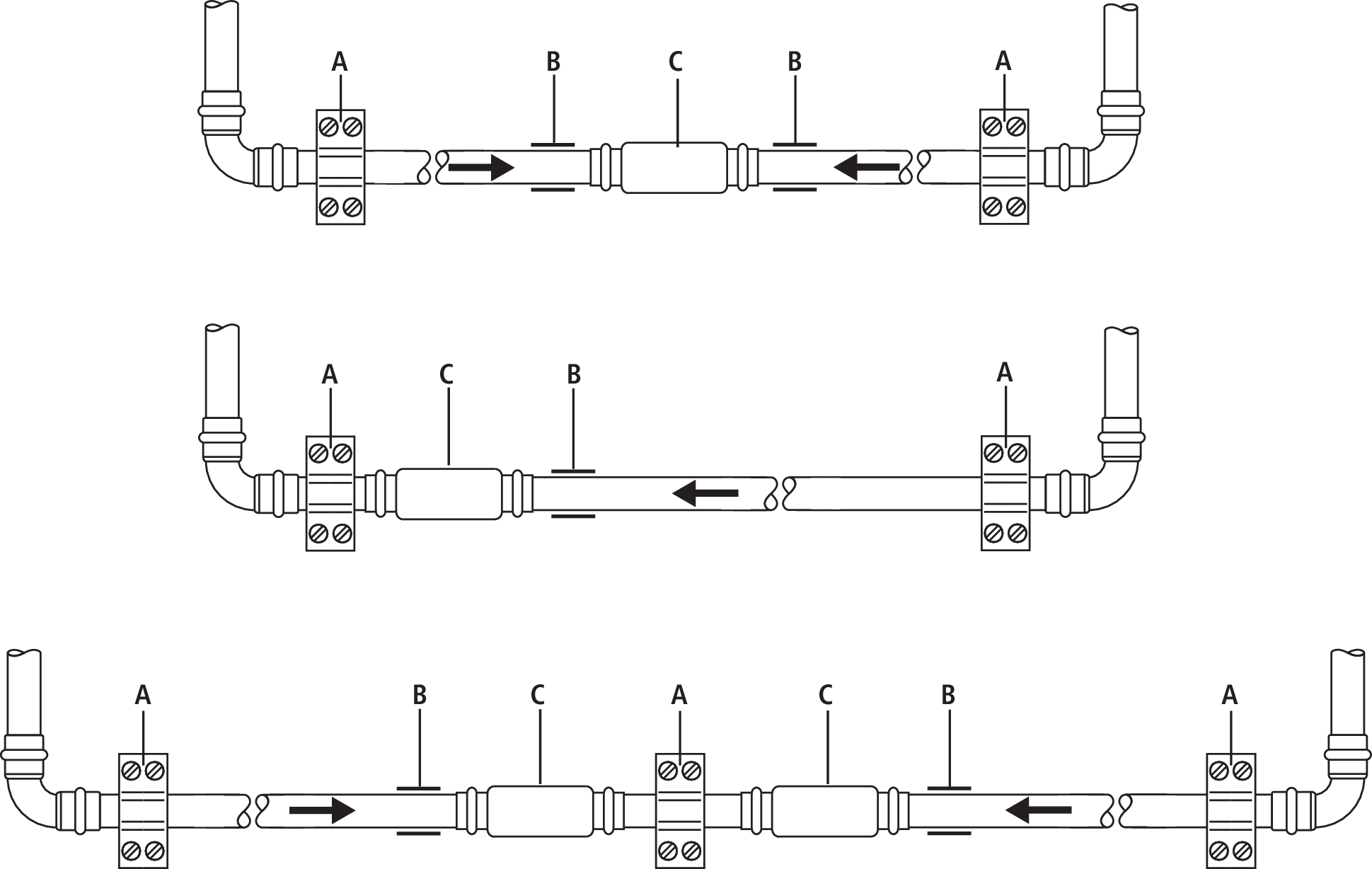

5.1 Richtiges Setzen von Fix- und Gleitpunkten mit Längenkompensator

Montagebeispiele Längenkompensator

A

Fixpunkt

B

Gleitpunkt

C

Längenkompensator 80023/55023

Längenausdehnung

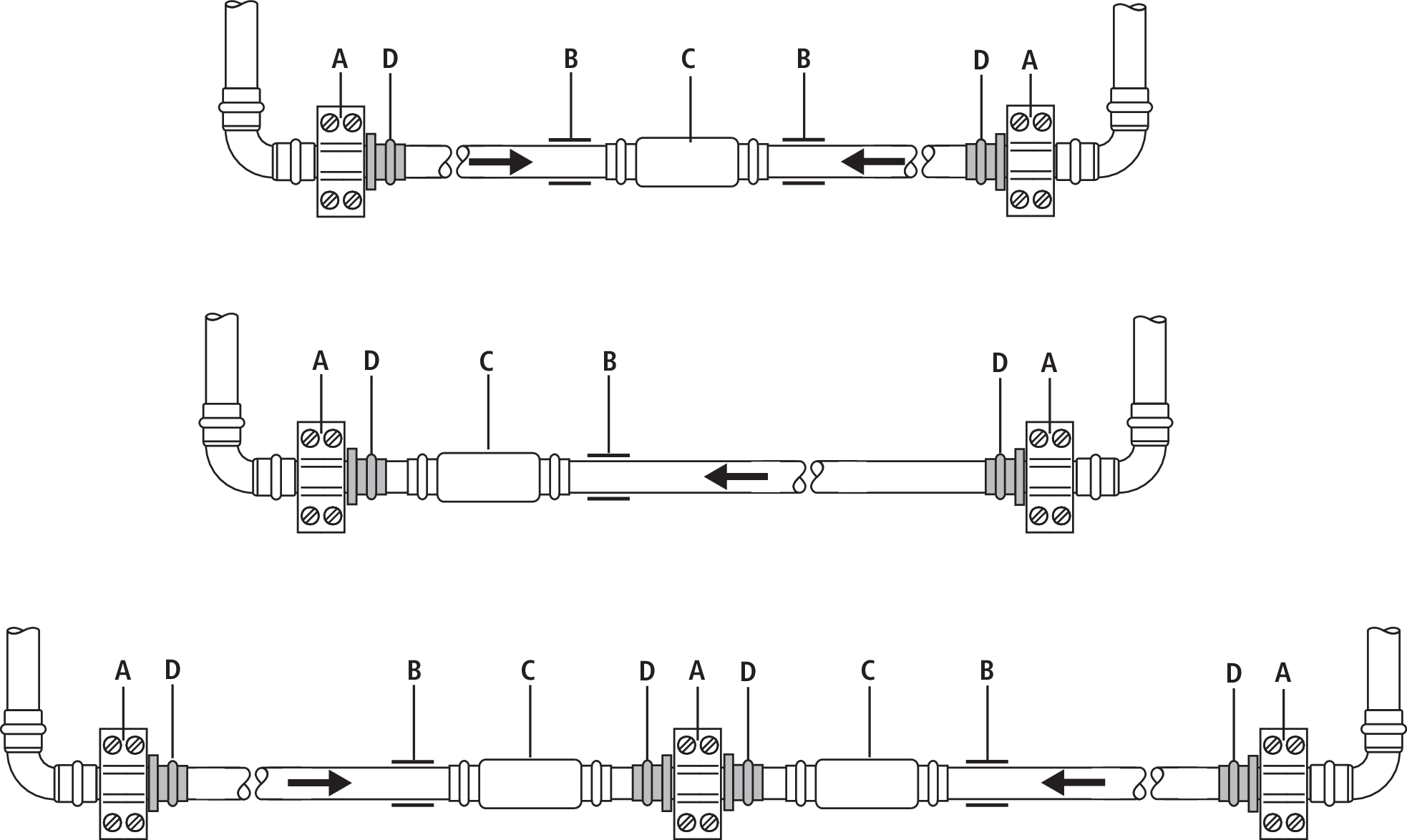

5.2 Richtiges Setzen von Optipress-Aquaplus-Fixpunkt-Bundbüchsen

Montagebeispiele Optipress-Aquaplus-Fixpunkt-Bundbüchsen

A

Fixpunkt

B

Gleitpunkt

C

Längenkompensator 80023/55023

D

Optipress-Aquaplus-Fixpunkt-Bundbüchse 81024

Längenausdehnung
