86113 Schnellkupplung mit Überwurfmutter
auf Optipress-Aquaplus zu Optiflex-Verteiler, Unterputz-Armaturenboxen und Unterputz-Waschtischbox
PN 10.0

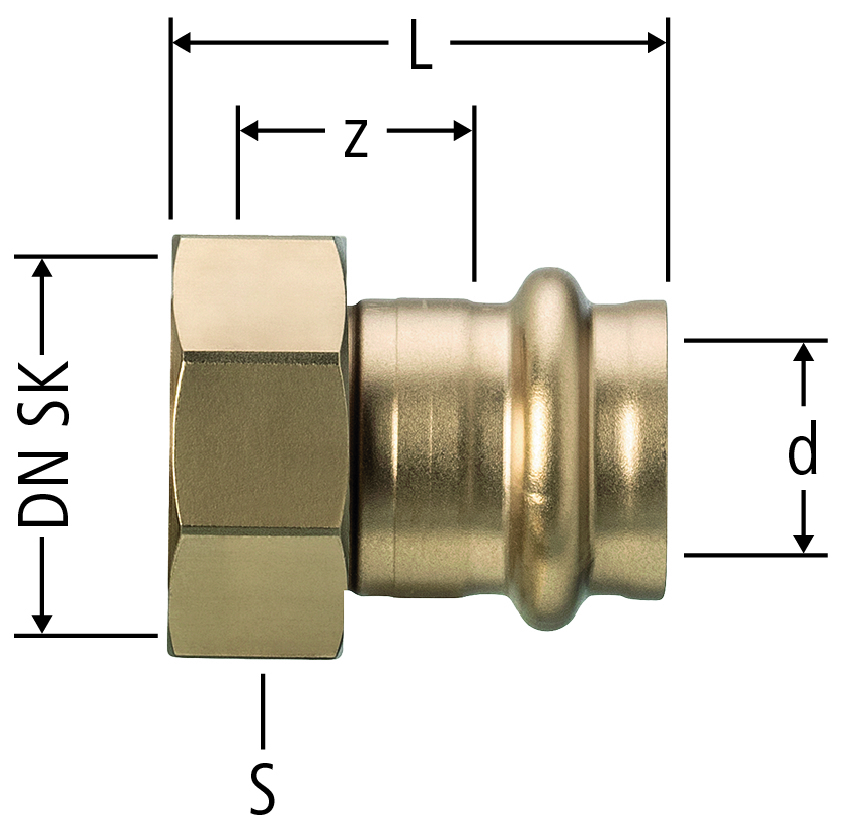

| DN SK | d | z | L | S | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 17 | 49 | 36 | 0.2 | SK20 x 15 | 86113.22 |
| 10 | 1 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 18 | 17 | 49 | 36 | 0.2 | SK20 x 18 | 86113.23 |
| 10 | 1 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 22 | 10 | 42 | 36 | 0.2 | SK20 x 22 | 86113.24 |
| 10 | 2 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 28 | 17 | 50 | 36 | 0.2 | SK20 x 28 | 86113.25 |
| 10 | 1 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Schnellkupplung mit Überwurfmutter |
| Grösse |
|
| Artikelnummer |
86113.22
|
