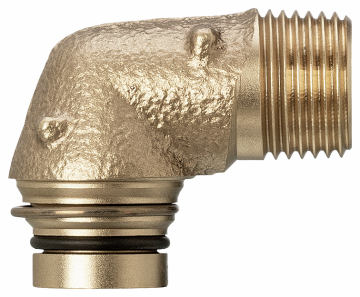

86107 Steckübergang gekröpft
auf MF½, mit Aussengewinde
zu Optiflex-Verteiler
Hauptwerkstoff | Rotguss CC246E |
Nenndruck | PN 10 |
Betriebstemperatur max. | 70 °C |

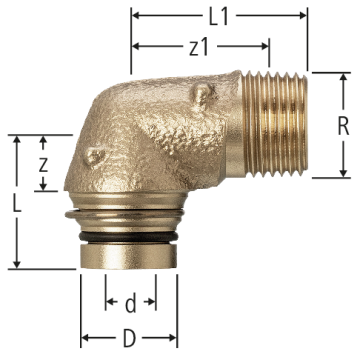

R | d | D | z | z1 | L | L1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
½ | 13 | 20 | 13 | 22 | 28 | 35 | 2.9 | 86107.21 | 1 |
| 10 | 326.115 | ||||
|
CAD / BIM
Beschreibung | Steckübergang gekröpft |
Grösse |
|
Artikelnummer |
86107.21
|
