80049 Optipress-Aquaplus-Flanschübergang PN 16

 zurück

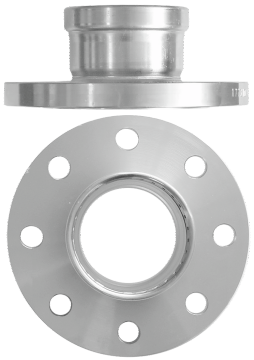

80049 Optipress-Aquaplus-Flanschübergang PN 16

Info

Flansch nach EN 1092 - PN 16

PN 16.0

Edelstahl 1.4401

Produktvarianten

Legende

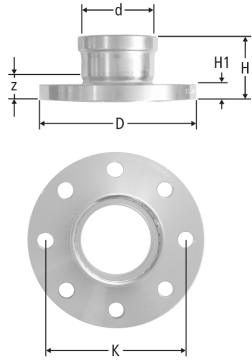

d z H H1 D N K ζ Art.-Nr. CHF RK VE suissetec Bestellen Ersatzteile und Zubehör
22 x DN 20 22 x DN 20 22 47 70 18 105 4x Ø14 75 0.2 22 x DN 20 80049.24
20 1 267.174
80049.24
Stk.
Anzeigen
28 x DN 25 28 x DN 25 28 44 68 18 115 4x Ø14 85 0.2 28 x DN 25 80049.25
20 1 267.175
80049.25
Stk.
Anzeigen
35 x DN 32 35 x DN 32 35 44 70 18 140 4x Ø18 100 0.2 35 x DN 32 80049.26
20 1 267.176
80049.26
Stk.
Anzeigen
42 x DN 40 42 x DN 40 42 56 93 18 150 4x Ø18 110 0.1 42 x DN 40 80049.27
20 1 267.177
80049.27
Stk.
Anzeigen
54 x DN 50 54 x DN 50 54 56 97 18 165 4x Ø18 125 0.1 54 x DN 50 80049.28
20 1 267.178
80049.28
Stk.
Anzeigen
64 x DN 50 64 x DN 50 64 31 74 18 165 4x Ø18 125 0.1 64 x DN 50 80049.69
23 1 267.184
80049.69
Stk.
Anzeigen
76.1 x DN 65 76.1 x DN 65 76.1 30 79 17 180 8x Ø18 145 0.1 76.1 x DN 65 80049.71
23 1 267.181
80049.71
Stk.
Anzeigen
88.9 x DN 80 88.9 x DN 80 88.9 32 82 20 200 8x Ø18 160 0.1 88.9 x DN 80 80049.72
23 1 267.182
80049.72
Stk.
Anzeigen
108 x DN 100 108 x DN 100 108 32 92 20 220 8x Ø18 180 0.1 108 x DN 100 80049.73
23 1 267.183
80049.73
Stk.
Anzeigen
Hinweis

N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.

Schrauben-Auswahlhilfe für Flanschverbindungen
