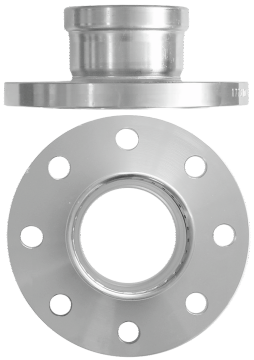

80049 Optipress-Aquaplus-Bride PN 16
| matériau principal | acier inoxydable 1.4401 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 95 °C |
| norme de bride | EN 1092 - PN 16 |
| DN | d | D | z | H | H1 | N | K | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 22 | 105 | 47 | 70 | 18 | 4x Ø14 | 75 | 0.2 | 22 x 20 | 80049.24 | 1 |
| 20 | 267.174,336.433 | ||||
|
|
||||||||||||||||||
| 25 | 28 | 115 | 44 | 68 | 18 | 4x Ø14 | 85 | 0.2 | 28 x 25 | 80049.25 | 1 |
| 20 | 267.175,336.434 | ||||
|
|
||||||||||||||||||
| 32 | 35 | 140 | 44 | 70 | 18 | 4x Ø18 | 100 | 0.2 | 35 x 32 | 80049.26 | 1 |
| 20 | 267.176,336.435 | ||||
|
|
||||||||||||||||||
| 40 | 42 | 150 | 56 | 93 | 18 | 4x Ø18 | 110 | 0.1 | 42 x 40 | 80049.27 | 1 |
| 20 | 267.177,336.436 | ||||
|
|
||||||||||||||||||
| 50 | 54 | 165 | 56 | 97 | 18 | 4x Ø18 | 125 | 0.1 | 54 x 50 | 80049.28 | 1 |
| 20 | 267.178,336.437 | ||||
|
|
||||||||||||||||||
| 50 | 64 | 165 | 31 | 74 | 18 | 4x Ø18 | 125 | 0.1 | 64 x 50 | 80049.69 | 1 |
| 23 | 267.184 | ||||
|
|
||||||||||||||||||
| 65 | 76.1 | 180 | 30 | 79 | 17 | 8x Ø18 | 145 | 0.1 | 76.1 x 65 | 80049.71 | 1 |
| 23 | 267.181,336.418,336.438 | ||||
|
|
||||||||||||||||||
| 80 | 88.9 | 200 | 32 | 82 | 20 | 8x Ø18 | 160 | 0.1 | 88.9 x 80 | 80049.72 | 1 |
| 23 | 267.182,336.419,336.439 | ||||
|
|
||||||||||||||||||
| 100 | 108 | 220 | 32 | 92 | 20 | 8x Ø18 | 180 | 0.1 | 108 x 100 | 80049.73 | 1 |
| 23 | 267.183,336.421,336.441 | ||||
|
|
||||||||||||||||||
Indication
N = nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Optipress-Aquaplus-Bride PN 16 |
| Taille |
|
| Numéro d’article |
80049.24
|
