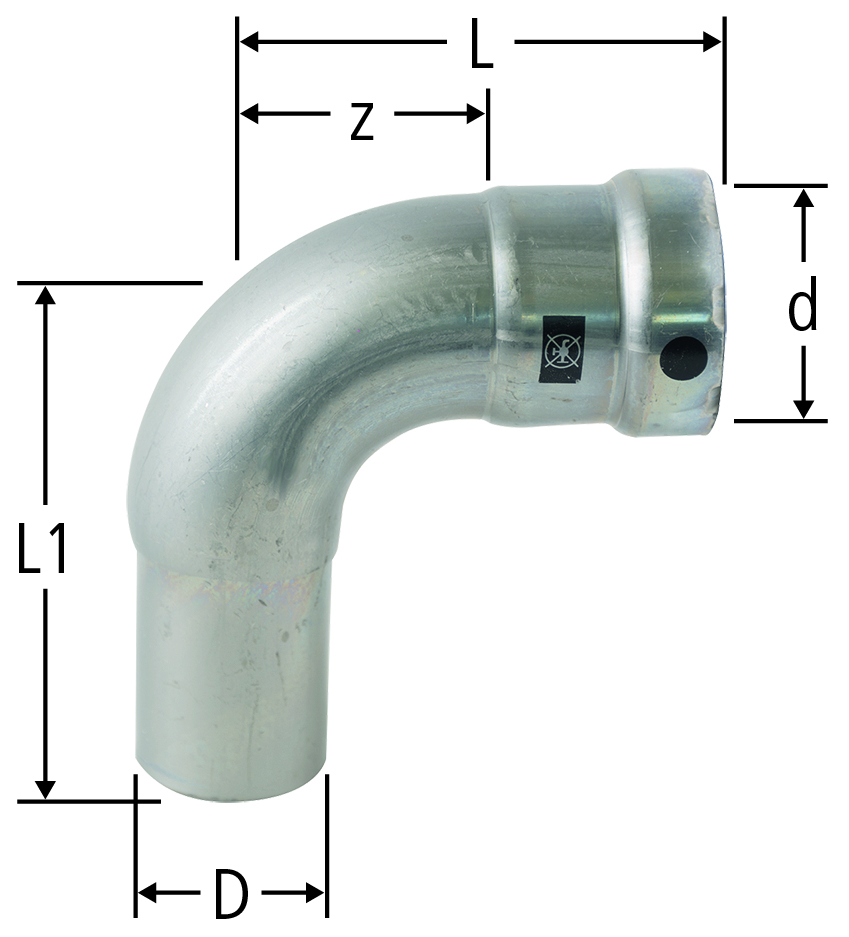

57001 Optifitt-Press-Bogen 90°
| d | z | L | L1 | D | ζ | Art.-Nr. | RK | VE | suissetec | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 25 | 49 | 55 | ⅜ | 1.0 | ⅜ | 57001.22 | 06 | 1 | - | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| ½ | 30 | 57 | 65 | ½ | 0.8 | ½ | 57001.23 | 06 | 1 | 252.162 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| ¾ | 35 | 64 | 73 | ¾ | 0.6 | ¾ | 57001.24 | 06 | 1 | 252.163 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| 1 | 44 | 78 | 86 | 1 | 0.6 | 1 | 57001.25 | 06 | 1 | 252.164 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| 1¼ | 51 | 97 | 103 | 1¼ | 0.5 | 1¼ | 57001.26 | 06 | 1 | 252.165 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| 1½ | 58 | 105 | 107 | 1½ | 0.4 | 1½ | 57001.27 | 06 | 1 | 252.166 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
| 2 | 71 | 122 | 129 | 2 | 0.4 | 2 | 57001.28 | 06 | 1 | 252.167 | ||||||||||||||
|
Ersatzteile
|
||||||||||||||||||||||||
Produktinformationen
