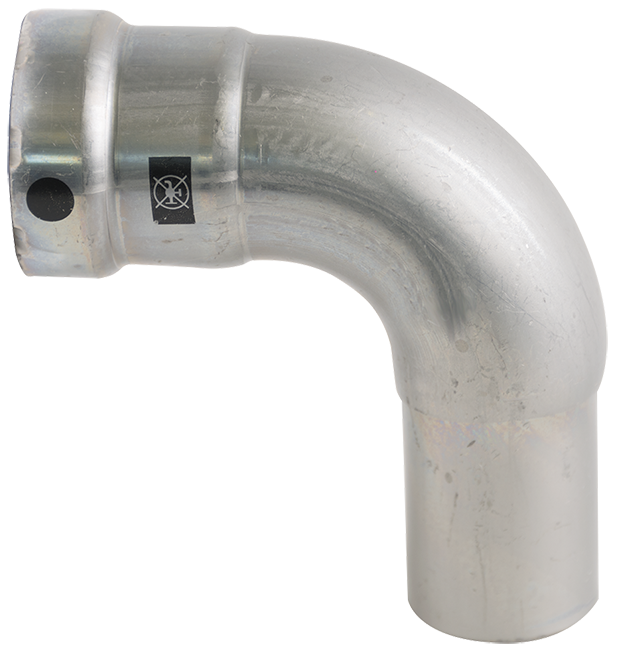

57001 Optifitt-Press-Bogen 90°
mit Einsteckende
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

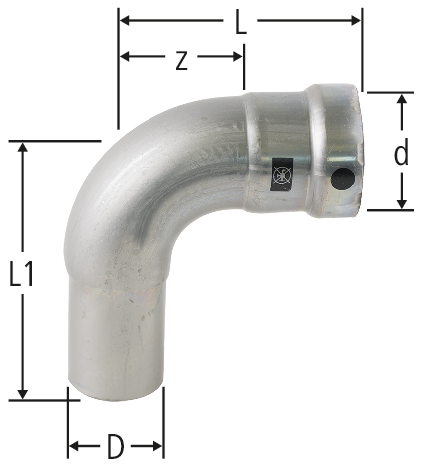

| GN | d | D | z | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 17.2 | 17.2 | 25 | 49 | 55 | 90° | 1.0 | ⅜ | 57001.22 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| ½ | 21.3 | 21.3 | 30 | 57 | 65 | 90° | 0.8 | ½ | 57001.23 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| ¾ | 26.9 | 26.9 | 35 | 64 | 73 | 90° | 0.6 | ¾ | 57001.24 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1 | 33.7 | 33.7 | 44 | 78 | 86 | 90° | 0.6 | 1 | 57001.25 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 42.4 | 42.4 | 51 | 97 | 103 | 90° | 0.5 | 1¼ | 57001.26 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1½ | 48.3 | 48.3 | 58 | 105 | 107 | 90° | 0.4 | 1½ | 57001.27 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 2 | 60.3 | 60.3 | 71 | 122 | 129 | 90° | 0.4 | 2 | 57001.28 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-Bogen 90° |
| Grösse |
|
| Artikelnummer |
57001.22
|
