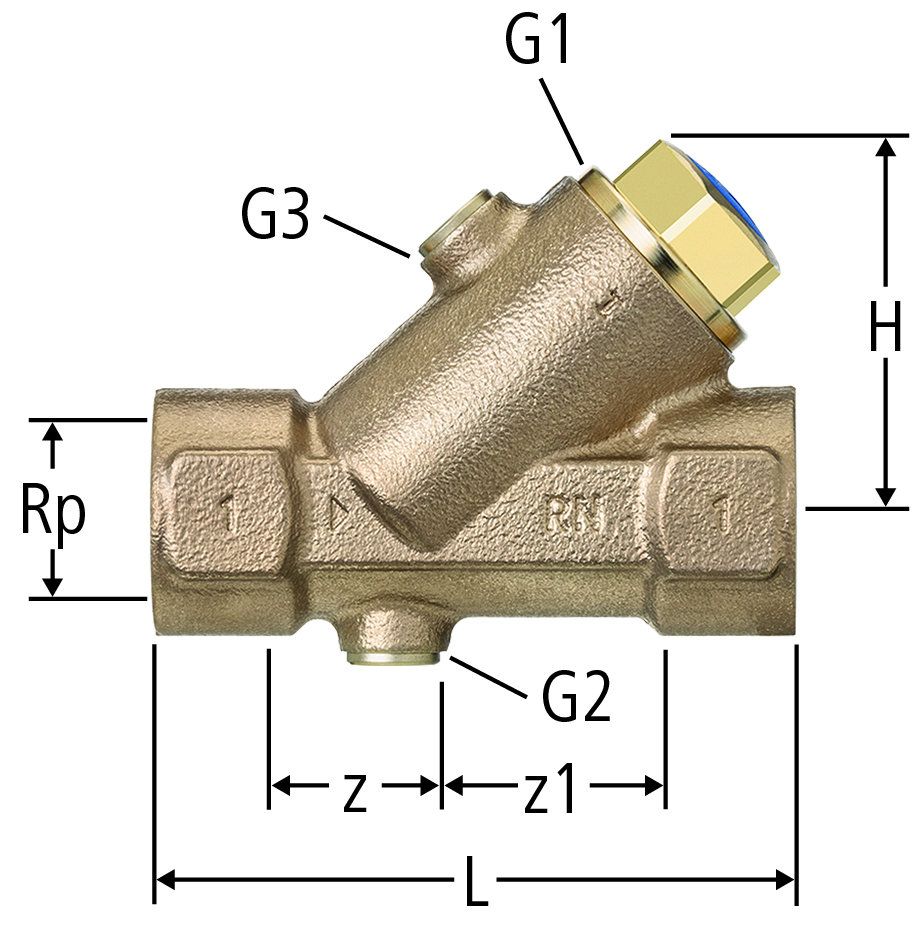

15101 Rückflussverhinderer EA
| Rp | G1 | G2 | G3 | z | z1 | L | H | Kvs | Art.-Nr. | RK | VE | suissetec | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | ¼ | 19 | 31 | 75 | 41 | 5.4 | ½ | 15101.04 | 01 | 1 | 614.533 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| ¾ | ¾ | ¼ | ¼ | 17 | 41 | 87 | 46 | 10.8 | ¾ | 15101.05 | 01 | 1 | 614.534 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| 1 | 1 | ¼ | ¼ | 18 | 48 | 100 | 59 | 16.8 | 1 | 15101.06 | 01 | 1 | 614.535 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| 1¼ | 1¼ | ¼ | ¼ | 20 | 60 | 118 | 69 | 31.2 | 1¼ | 15101.07 | 01 | 1 | 614.536 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| 1½ | 1½ | ¼ | ¼ | 24 | 68 | 130 | 78 | 45 | 1½ | 15101.08 | 01 | 1 | 614.537 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| 2 | 2 | ¼ | ¼ | 23 | 79 | 150 | 94 | 69 | 2 | 15101.09 | 01 | 1 | 614.538 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
| 2½ | 2½ | ¼ | ¼ | 31 | 100 | 185 | 116 | 114 | 2½ | 15101.10 | 01 | 1 | 614.541 | |||||||||||||||||||||||||||||
|
Ersatzteile
Zubehör
|
||||||||||||||||||||||||||||||||||||||||||
Hinweis
Nussbaum Armaturen erfüllen die Anforderungen der Geräusch-Gruppe 1 des SVGW.
