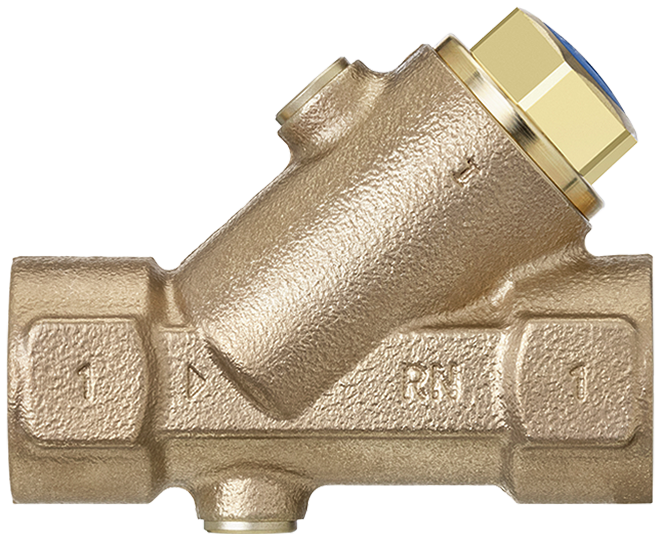

15101 Rückflussverhinderer EA
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Sicherungseinrichtung Bauart | EA |

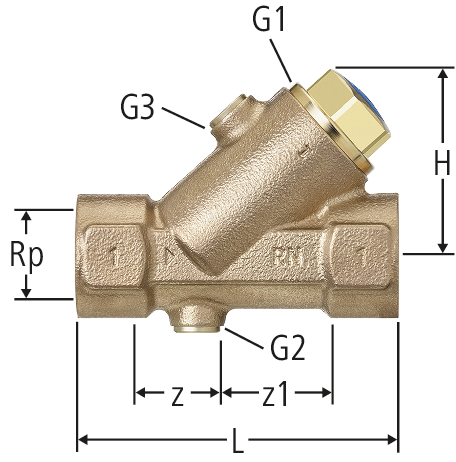

| Rp | G1 | G2 | G3 | z | z1 | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | ¼ | 19 | 31 | 75 | 41 | 4.7 | ½ | 15101.04 | 1 |
| 01 | 614.533 | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | ¼ | ¼ | 17 | 41 | 87 | 46 | 9.0 | ¾ | 15101.05 | 1 |
| 01 | 614.534 | ||||
|
|
||||||||||||||||||
| 1 | 1 | ¼ | ¼ | 18 | 48 | 100 | 59 | 14.5 | 1 | 15101.06 | 1 |
| 01 | 614.535 | ||||
|
|
||||||||||||||||||
| 1¼ | 1¼ | ¼ | ¼ | 20 | 60 | 118 | 69 | 22.4 | 1¼ | 15101.07 | 1 |
| 01 | 614.536 | ||||
|
|
||||||||||||||||||
| 1½ | 1½ | ¼ | ¼ | 24 | 68 | 130 | 78 | 34.6 | 1½ | 15101.08 | 1 |
| 01 | 614.537 | ||||
|
|
||||||||||||||||||
| 2 | 2 | ¼ | ¼ | 23 | 79 | 150 | 94 | 56.9 | 2 | 15101.09 | 1 |
| 01 | 614.538 | ||||
|
|
||||||||||||||||||
| 2½ | 2½ | ¼ | ¼ | 31 | 100 | 185 | 116 | 118.8 | 2½ | 15101.10 | 1 |
| 01 | 614.541 | ||||
|
|
||||||||||||||||||
Hinweis
Für den Ersatz der Rückflussverhinderer-Einheit in den alten Rückflussverhinderern EA (Modelljahre 2005 bis 2016) der Dimensionen Rp ½ bis 1¼ kann nur das Ersatzteil 15108 Rückflussverhinderer-Einheit EA verwendet werden.
CAD / BIM
| Beschreibung | Rückflussverhinderer EA |
| Grösse |
|
| Artikelnummer |
15101.04
|
