18100 Feinfilter rückspülbar
ohne Anschlussverschraubung
mit Anschlussflansch 12085 aus Rotguss, mit Filtertasse aus Polyamid, mit Filtersieb aus Edelstahl
| Medien | Wasser |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| Art der Rückspülung | rückspülbar von Hand |

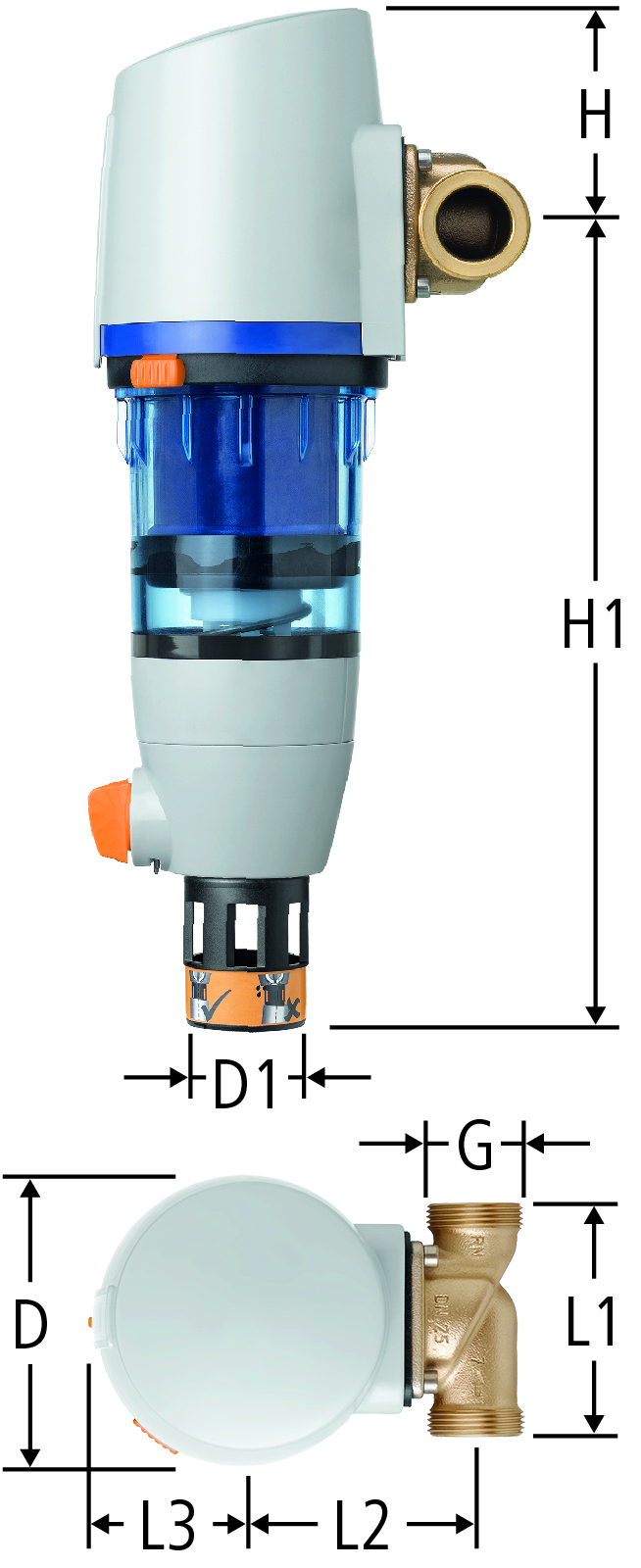

| DN | GN | G | D | D1 | L1 | L2 | L3 | H | H1 | w | Kvs | Art.-Nr. | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 127 | 50 | 100 | 97 | 69 | 92 | 342 | 90 | 11.6 | 25 (1) | 18100.36 | 1 |
| 01 | 1 | 617.615 | ||||
|
|
||||||||||||||||||||||
| 32 | 1¼ | 1½ | 127 | 50 | 120 | 97 | 69 | 92 | 342 | 90 | 11.6 | 32 (1¼) | 18100.37 | 1 |
| 01 | 1 | 617.616 | ||||
|
|
||||||||||||||||||||||
| 40 | 1½ | 1¾ | 160 | 50 | 145 | 135 | 83 | 106 | 385 | 90 | 22.2 | 40 (1½) | 18100.38 | 1 |
| 01 | 1 | 617.617 | ||||
|
|
||||||||||||||||||||||
| 50 | 2 | 2⅜ | 160 | 50 | 175 | 138 | 83 | 106 | 385 | 90 | 22.2 | 50 (2) | 18100.39 | 1 |
| 01 | 1 | 617.618 | ||||
|
|
||||||||||||||||||||||
w = Filterfeinheit [µm]
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop.
