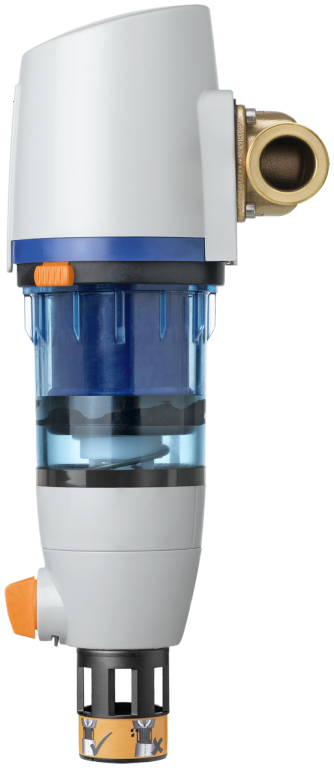

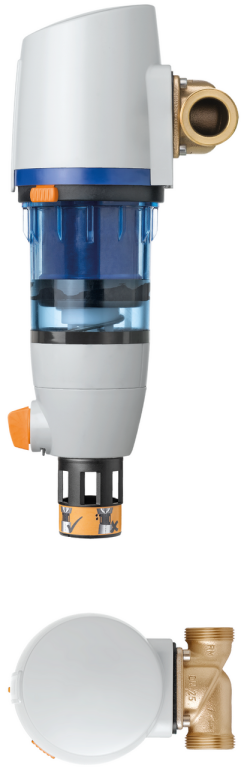

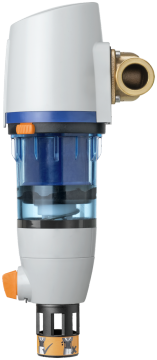

18100 Filtre fin rinçage à contre-courant
sans raccord à écrou mobile
avec boîtier de raccordement 12085 en bronze, avec godet du filtre en polyamide, avec tamis filtrant en acier inoxydable
| fluides | eau |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 30 °C |
| type de rinçage à contre-courant | rinçage à contre-courant manuel |
| DN | GN | G | D | D1 | L1 | L2 | L3 | H | H1 | w | Kvs | Art. n° | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 127 | 50 | 100 | 97 | 69 | 92 | 342 | 90 | 11.6 | 25 (1) | 18100.36 | 1 |
| 01 | 1 | 617.615 | ||||
|
|
||||||||||||||||||||||
| 32 | 1¼ | 1½ | 127 | 50 | 120 | 97 | 69 | 92 | 342 | 90 | 11.6 | 32 (1¼) | 18100.37 | 1 |
| 01 | 1 | 617.616 | ||||
|
|
||||||||||||||||||||||
| 40 | 1½ | 1¾ | 160 | 50 | 145 | 135 | 83 | 106 | 385 | 90 | 22.2 | 40 (1½) | 18100.38 | 1 |
| 01 | 1 | 617.617 | ||||
|
|
||||||||||||||||||||||
| 50 | 2 | 2⅜ | 160 | 50 | 175 | 138 | 83 | 106 | 385 | 90 | 22.2 | 50 (2) | 18100.39 | 1 |
| 01 | 1 | 617.618 | ||||
|
|
||||||||||||||||||||||
w = seuil de filtration [µm]
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
CAO / BIM
| Description | Filtre fin rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
18100.36
|
