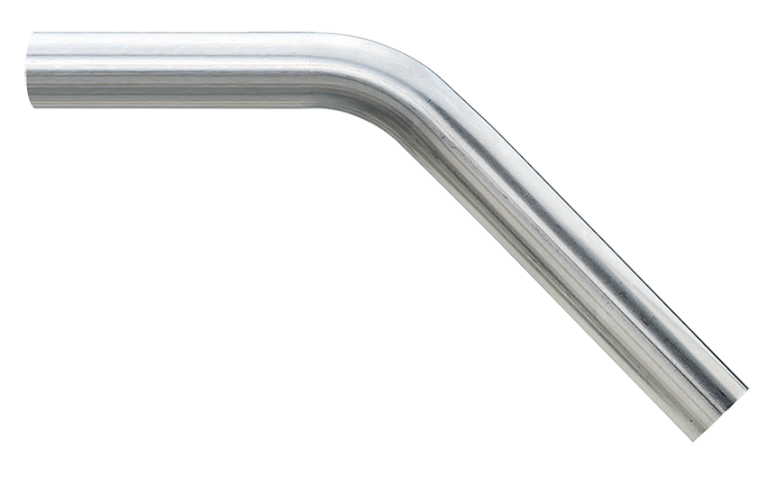

81083 Optipress-Rohrbogen 45°

Optipress-Rohrbogen 45°
Optipress-Rohrbogen 45°
 zurück

81083 Optipress-Rohrbogen 45°

Info
Hauptwerkstoff Edelstahl 1.4401
Nenndruck PN 16
Betriebstemperatur max. 95 °C

Produktvarianten

Legende

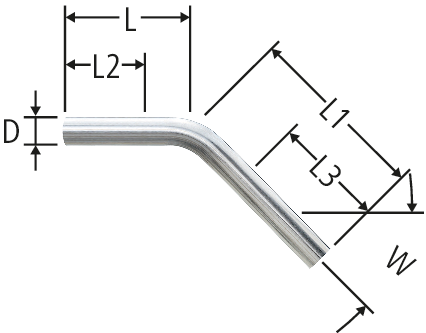

D L L1 L2 L3 W ζ Art.-Nr. VE CHF RK suissetec Bestellen
15 x 45° 15 x 45° 15 80 137 39 96 45° 3.5 15 x 45° 81083.42 1
20 262.312,332.552
81083.42
Stk.
18 x 45° 18 x 45° 18 90 135 47 92 45° 3.0 18 x 45° 81083.43 1
20 262.313,332.553
81083.43
Stk.
22 x 45° 22 x 45° 22 100 132 53 85 45° 2.9 22 x 45° 81083.44 1
20 262.314,332.554
81083.44
Stk.
28 x 45° 28 x 45° 28 110 137 58 85 45° 2.4 28 x 45° 81083.45 1
20 262.315,332.555
81083.45
Stk.
35 x 45° 35 x 45° 35 130 168 71 109 45° 2.1 35 x 45° 81083.46 1
20 262.316,332.556
81083.46
Stk.
42 x 45° 42 x 45° 42 170 213 90 133 45° 2.0 42 x 45° 81083.47 1
20 262.317,332.557
81083.47
Stk.
54 x 45° 54 x 45° 54 220 254 125 159 45° 2.0 54 x 45° 81083.48 1
20 262.318,332.558
81083.48
Stk.
Hinweis

L2, L3 = maximale Kürzungsmasse

Alles in den Warenkorb

CAD / BIM

Beschreibung Optipress-Rohrbogen 45°
Grösse
Artikelnummer
81083.42
