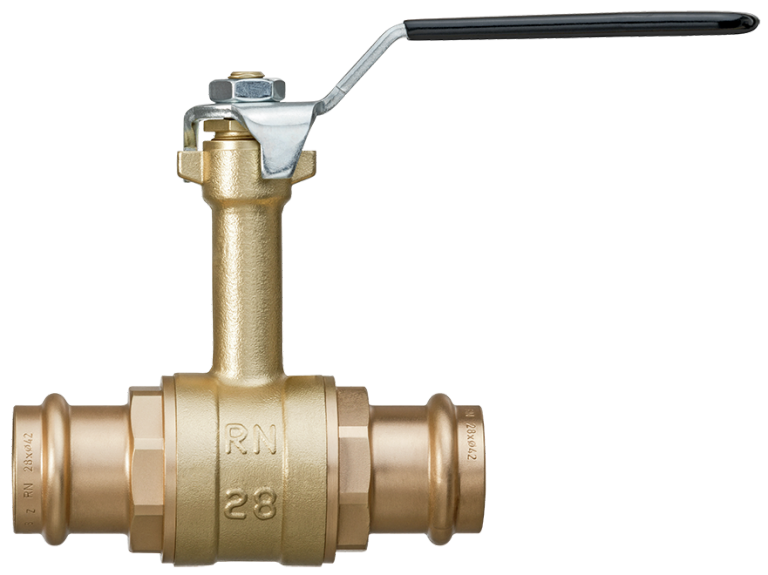

82105 Optipress-Kugelhahn
mit Spindelverlängerung gegossen
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE), mit Spindeldichtung (PTFE), mit Griff schwarz
| Hauptwerkstoff | Messing |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |
| Qualitätsklasse von Druckluft | 1 - 4 |

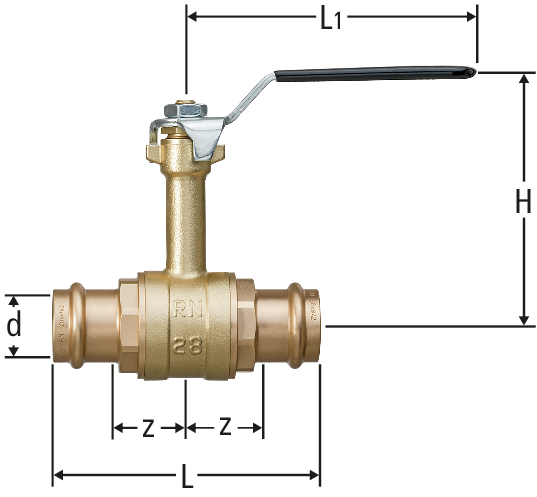

| d | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 24 | 92 | 90 | 96 | 10.3 | 15 | 82105.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 18 | 28 | 100 | 90 | 96 | 33 | 18 | 82105.23 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 22 | 29 | 104 | 90 | 100 | 47 | 22 | 82105.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 28 | 34 | 114 | 125 | 109 | 54 | 28 | 82105.25 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 35 | 36 | 123 | 125 | 114 | 82 | 35 | 82105.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 42 | 42 | 148 | 140 | 131 | 160 | 42 | 82105.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 54 | 49 | 181 | 140 | 139 | 320 | 54 | 82105.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
