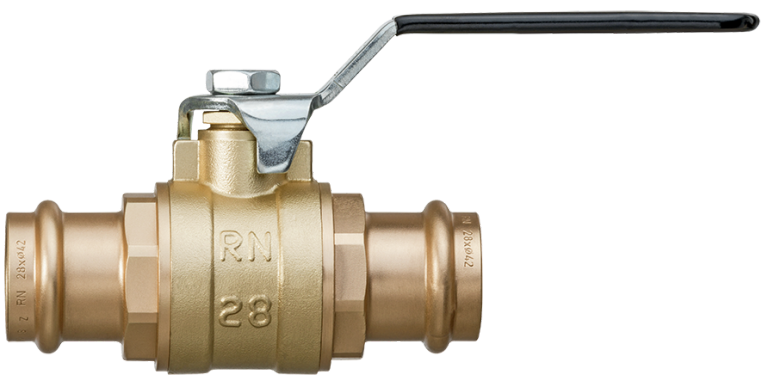

82100 Optipress-Kugelhahn
mit Metallgriff
mit Kugel aus Messing, hartverchromt, mit Dichtung PTFE, mit Spindeldichtung PTFE, mit Griff schwarz
| Hauptwerkstoff | Messing |
| Medien | Wasser / Druckluft |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Qualitätsklasse von Druckluft | 1 - 4 |
| d | z | L | L1 | H | Kvs | Art.-Nr. | RK | VE | suissetec NPK454 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 24 | 92 | 90 | 52 | 10.3 | 15 | 82100.22 | 20 | 1 | 117.111 |
| ||||
|
|
|||||||||||||||
| 18 | 28 | 100 | 90 | 52 | 33 | 18 | 82100.23 | 20 | 1 | 117.112 |
| ||||
|
|
|||||||||||||||
| 22 | 29 | 104 | 90 | 55 | 47 | 22 | 82100.24 | 20 | 1 | 117.113 |
| ||||
|
|
|||||||||||||||
| 28 | 34 | 114 | 125 | 64 | 54 | 28 | 82100.25 | 20 | 1 | 117.114 |
| ||||
|
|
|||||||||||||||
| 35 | 36 | 123 | 125 | 69 | 82 | 35 | 82100.26 | 20 | 1 | 117.115 |
| ||||
|
|
|||||||||||||||
| 42 | 42 | 148 | 140 | 78 | 160 | 42 | 82100.27 | 20 | 1 | 117.116 |
| ||||
|
|
|||||||||||||||
| 54 | 55 | 189 | 140 | 85 | 230 | 54 | 82100.28 | 20 | 1 | 117.117 |
| ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Optipress-Kugelhahn |
| Grösse |
|
| Artikelnummer |
82100.22
|
