80110 Optipress-Kugelhahn
3-teilig
mit Griff-Arretierung, mit Kugel (Edelstahl), mit Dichtung (PTFE), mit Griff schwarz
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser |

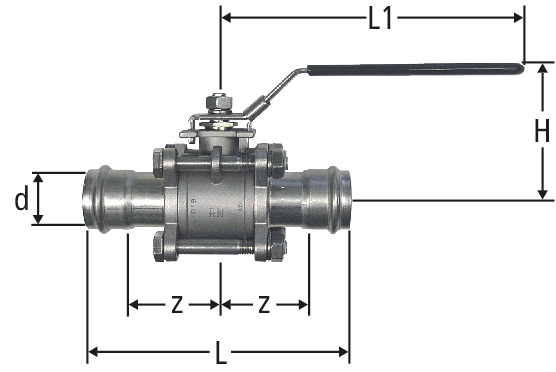

| d | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 45 | 135 | 101 | 58 | 10 | 15 | 80110.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 18 | 45 | 135 | 101 | 58 | 33 | 18 | 80110.23 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 22 | 51 | 148 | 149 | 72 | 47 | 22 | 80110.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 28 | 53 | 155 | 149 | 74 | 54 | 28 | 80110.25 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 35 | 58 | 168 | 192 | 83 | 82 | 35 | 80110.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 42 | 77 | 226 | 192 | 91 | 160 | 42 | 80110.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 54 | 83 | 246 | 192 | 99 | 230 | 54 | 80110.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
Hinweis
Solange Vorrat
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Optipress-Kugelhahn |
| Grösse |
|
| Artikelnummer |
80110.22
|
