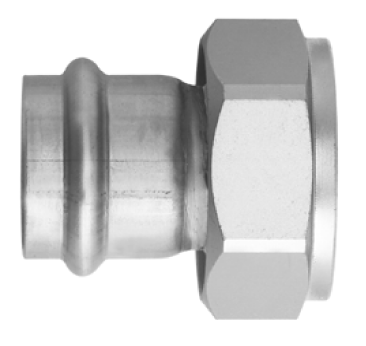

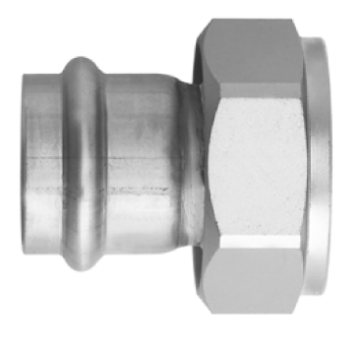

55048 Optipress-Therm-Anschlussverschraubung

55048 Optipress-Therm-Anschlussverschraubung
mit Pressmuffe

Info

Hauptwerkstoff	Stahl 1.0308
Oberflächenbehandlung	verzinkt
Nenndruck	PN 16
Betriebstemperatur max.	95 °C

Produktvarianten

Legende

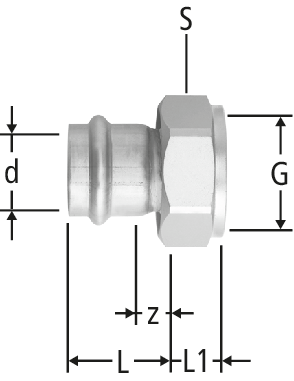

G	d	z	L	L1	S	ζ		Art.-Nr.	VE	CHF	suissetec	Bestellen	Ersatzteile und Zubehör
15 x ½ 15 x ½	½	15	15	37	7	24	0.4	15 x ½	55048.22	1	34	-	55048.22 bestellen Stk.	Anzeigen

15 x ¾ 15 x ¾	¾	15	12	32	11	30	0.4	15 x ¾	55048.23	1	34	326.212	55048.23 bestellen Stk.	Anzeigen

15 x 1 15 x 1	1	15	11	31	10	36	0.4	15 x 1	55048.24	1	34	-	55048.24 bestellen Stk.	Anzeigen

18 x ¾ 18 x ¾	¾	18	14	36	10	30	0.2	18 x ¾	55048.40	5	34	-	55048.40 bestellen Stk.	Anzeigen

18 x 1 18 x 1	1	18	11	31	10	36	0.2	18 x 1	55048.25	1	34	326.213	55048.25 bestellen Stk.	Anzeigen

22 x ¾ 22 x ¾	¾	22	18	39	9	30	0.2	22 x ¾	55048.38	1	34	-	55048.38 bestellen Stk.	Anzeigen

22 x 1 22 x 1	1	22	12	35	9	37	0.2	22 x 1	55048.26	1	34	-	55048.26 bestellen Stk.	Anzeigen

22 x 1¼ 22 x 1¼	1¼	22	13	34	13	50	0.2	22 x 1¼	55048.31	1	34	-	55048.31 bestellen Stk.	Anzeigen

22 x 1½ 22 x 1½	1½	22	14	35	14	52	0.2	22 x 1½	55048.32	1	34	326.214	55048.32 bestellen Stk.	Anzeigen

28 x 1 28 x 1	1	28	22	46	11	37	0.2	28 x 1	55048.37	1	34	-	55048.37 bestellen Stk.	Anzeigen

28 x 1¼ 28 x 1¼	1¼	28	14	38	11	46	0.2	28 x 1¼	55048.27	1	34	-	55048.27 bestellen Stk.	Anzeigen

28 x 1½ 28 x 1½	1½	28	15	36	13	46	0.2	28 x 1½	55048.33	5	34	326.215	55048.33 bestellen Stk.	Anzeigen

35 x 1½ 35 x 1½	1½	35	13	37	13	53	0.2	35 x 1½	55048.28	5	34	-	55048.28 bestellen Stk.	Anzeigen

35 x 2 35 x 2	2	35	14	38	14	65	0.2	35 x 2	55048.34	1	34	326.216	55048.34 bestellen Stk.	Anzeigen

42 x 1¾ 42 x 1¾	1¾	42	12	46	13	60	0.1	42 x 1¾	55048.29	1	34	-	55048.29 bestellen Stk.	Anzeigen

42 x 2 42 x 2	2	42	20	54	16	66	0.1	42 x 2	55048.35	1	34	326.217	55048.35 bestellen Stk.	Anzeigen

54 x 2⅜ 54 x 2⅜	2⅜	54	15	53	15	78	0.1	54 x 2⅜	55048.30	1	34	-	55048.30 bestellen Stk.	Anzeigen

54 x 2½ 54 x 2½	2½	54	17	55	18	84	0.1	54 x 2½	55048.36	1	34	326.218	55048.36 bestellen Stk.	Anzeigen

Alles in den Warenkorb

CAD / BIM

Beschreibung	Optipress-Therm-Anschlussverschraubung
Grösse
Artikelnummer	55048.22

CAD-Download

Alles in den Warenkorb
